O acoplamento de engrenagem de pino elástico tipo ZL é classificado como um componente de conexão para serviço pesado que utiliza elementos elásticos não metálicos. É um acoplamento híbrido raro no mercado que integra de forma única as características de transmissão dos acoplamentos de engrenagens com as propriedades de absorção de choque dos pinos elásticos. Ao contrário dos acoplamentos de pinos elásticos convencionais – que muitas vezes sofrem com a limitação de tetos de baixa capacidade de carga – este produto baseia-se nas características estruturais de alta carga dos acoplamentos de engrenagens. Ao empregar pinos elásticos de náilon MC como meio de transmissão principal, aumenta significativamente a capacidade de transporte de torque e, ao mesmo tempo, reduz o espaço total da instalação.
A estrutura geral do acoplamento de engrenagem de pino elástico tipo ZL passou por uma otimização direcionada, combinando as vantagens de design das estruturas de engrenagem e das estruturas de pino elástico. Todas as dimensões de usinagem e padrões de montagem seguem rigorosamente os padrões nacionais, tornando o acoplamento compatível com a grande maioria dos equipamentos de transmissão para serviços pesados.
- Design exclusivo de engate de ranhura semicircular: As bordas externas dos dois flanges de acoplamento e a borda interna da luva externa são usinadas com ranhuras semicirculares correspondentes projetadas para assentar e fixar com segurança os pinos de transmissão de náilon. A potência é transmitida do flange da extremidade acionada para a luva externa e, subsequentemente - por meio dos pinos - para o flange da extremidade acionada; esta lógica de transmissão garante estabilidade e distribuição uniforme de força.
- Faixa operacional de temperatura definida: Adequado para ambientes de oficina industrial padrão, o acoplamento opera dentro de uma faixa de temperatura permitida de -20°C a +70°C, atendendo assim aos requisitos operacionais da maioria dos equipamentos pesados em geral usados em ambientes internos e semi-externos.

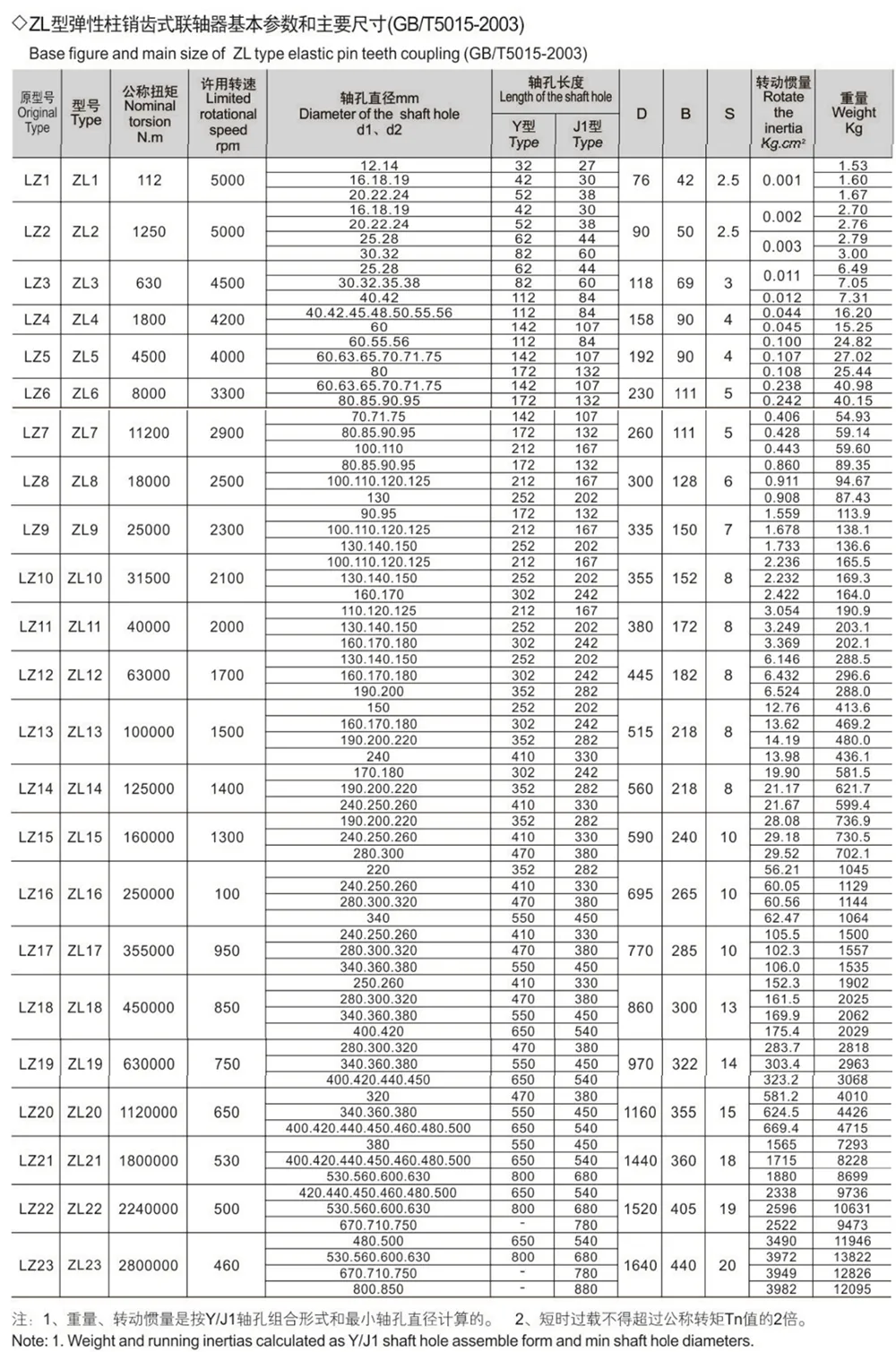

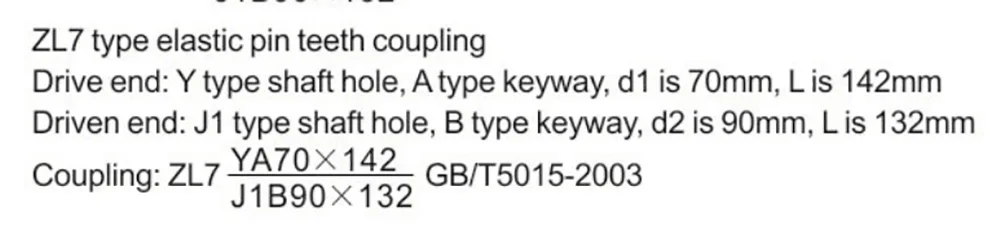

- Especificações do padrão nacional unificado: As configurações do furo do eixo do produto, as dimensões do rasgo de chaveta e as convenções de notação cumprem estritamente o padrão nacional GB/T 3852-1997: Acoplamentos — Dimensões do furo, formas de conexão e tamanhos. Isto garante alta intercambialidade, permitindo a substituição direta de componentes padrão mais antigos sem a necessidade de modificações no furo secundário.
- Restrições de uso e montagem: Devido às características estruturais do material nylon, este produto gera leve ruído operacional durante o uso; portanto, não é adequado para equipamentos de precisão com requisitos rigorosos em relação aos níveis de ruído. Um kit de travamento opcional está disponível para facilitar a instalação reforçada, tornando o acoplamento adequado para aplicações de carga pesada que envolvem alta vibração.

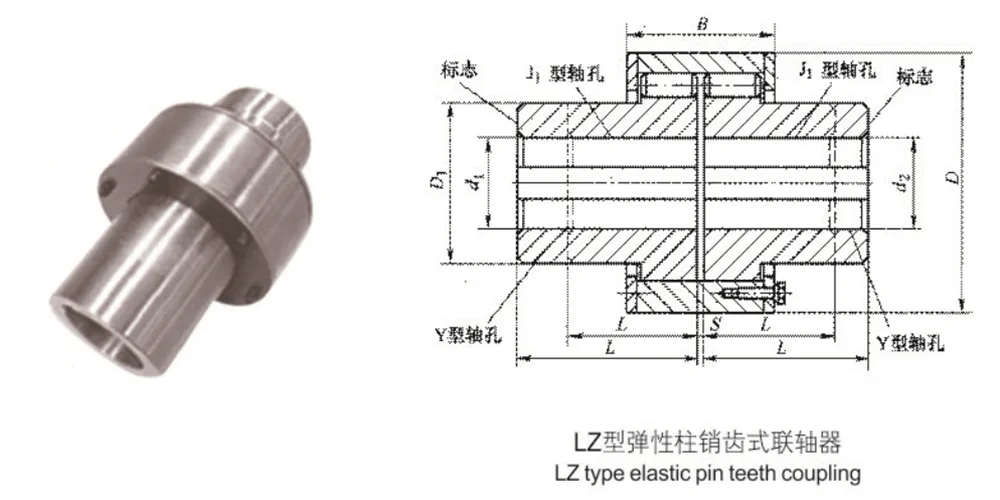

- Componentes principais: O conjunto completo do acoplamento consiste principalmente em três partes: duas metades do acoplamento, uma luva externa e vários pinos de acionamento de náilon MC. Não contém precisão supérflua ou componentes frágeis, resultando numa estrutura robusta e durável.
- Método de montagem interligada: Os aros externos das duas metades do acoplamento apresentam ranhuras cortadas com precisão que se ajustam à superfície interna da luva externa para formar orifícios de posicionamento fechados. Os pinos de náilon são inseridos nesses orifícios para unir e fixar mecanicamente os eixos acionador e acionado.
- Mecanismo de Transmissão: Durante a operação, o torque é transmitido através dos pinos de náilon, que suportam as forças de cisalhamento e compressão resultantes. Simultaneamente, aproveitando a elasticidade inerente do material de náilon, o acoplamento compensa automaticamente erros de desalinhamento axial, radial e angular. Este processo também proporciona absorção e amortecimento simultâneos de choques, mitigando efetivamente o impacto de cargas alternadas.
O acoplamento de engrenagem de pino elástico tipo ZL atinge um equilíbrio ideal entre três fatores principais: capacidade de carga, área ocupada pela instalação e custos de manutenção. Comparado aos acoplamentos de engrenagem tradicionais e aos acoplamentos de pino elástico padrão, ele oferece adaptabilidade geral superior e é particularmente adequado para máquinas de baixa velocidade e cargas pesadas.
- Benefícios estruturais duplos: Integra as vantagens duplas dos acoplamentos de engrenagem - transmissão de alto torque - com as dos acoplamentos de pino elástico - absorção de choque e amortecimento. A estrutura compacta resultante ocupa um espaço mínimo, enquanto sua capacidade de carga por unidade de volume excede significativamente a dos acoplamentos elásticos padrão do mesmo tamanho.
- Compensação e amortecimento multidimensional: Ao utilizar pinos de náilon MC de alta qualidade como meio de transmissão de energia, o acoplamento se beneficia das propriedades de autoamortecimento inerentes ao material. Ele compensa automaticamente vários erros de alinhamento, garantindo uma operação suave e mitigando efetivamente o impacto de transientes de inicialização/desligamento e vibrações de alta frequência.
- Custos de manutenção baixos e descomplicados: A estrutura leve e simplificada reduz a complexidade de instalação e comissionamento. Além disso, os pinos de náilon possuem propriedades autolubrificantes, eliminando a necessidade de lubrificação rotineira. Ao substituir pinos antigos, não há necessidade de mover o maquinário principal; os pinos podem ser removidos e substituídos diretamente, reduzindo assim substancialmente as despesas de manutenção.
- Adaptação versátil para aplicações industriais pesadas: Toda a nossa linha de produtos é produzida em massa em estrita conformidade com os padrões nacionais, apresentando uma ampla gama de especificações e alta intercambialidade. Construídos com material de náilon resistente ao desgaste e à fadiga, esses acoplamentos garantem uma longa vida útil. Eles são projetados especificamente para atender vários sistemas de transmissão pesados e de baixa velocidade em setores como mineração, metalurgia, produtos químicos, bombas de água, ventiladores e máquinas de transporte.
Como principal fabricante de acoplamentos de engrenagem de pino elástico tipo ZL, mantemos um rigoroso controle de qualidade em todo o processo de produção - desde a aquisição da matéria-prima até a liberação final na fábrica. Fornecemos unidades padronizadas e serviços de personalização não padronizados para compradores nacionais e internacionais.
Além das especificações padrão, oferecemos serviços personalizados, incluindo usinagem de furos fora do padrão, modificações de comprimento e tratamentos de superfície especializados. Com base nos parâmetros operacionais e condições de trabalho específicos do cliente, podemos otimizar a estrutura do produto para atender com precisão a vários tipos de equipamentos pesados não padronizados.
Operando sob um modelo de vendas direto da fábrica, eliminamos as margens de lucro dos intermediários, oferecendo assim preços mais competitivos para produtos de qualidade equivalente. Além disso, fornecemos documentação técnica abrangente, incluindo desenhos detalhados e manuais de instalação, juntamente com suporte técnico remoto individual e dedicado.
