Também comumente chamados de acoplamentos elásticos tipo ameixa, o acoplamento elástico de mandíbula é um componente de amortecimento flexível amplamente utilizado na transmissão de energia industrial, encontrando ampla aplicação em vários sistemas de acionamento de eixo de média a baixa potência.
Ao contrário dos acoplamentos rígidos tradicionais, o acoplamento elástico de mandíbula utiliza um elemento elástico central em forma de ameixa para unir de forma flexível as duas metades do acoplamento (cada uma apresentando "mandíbulas" salientes). Este projeto permite que o acoplamento compense automaticamente o desalinhamento relativo do eixo entre os equipamentos conectados, ao mesmo tempo que amortece efetivamente as vibrações operacionais.
Graças a um conjunto abrangente de vantagens – incluindo simplicidade estrutural, ausência de requisitos de lubrificação, facilidade de manutenção e alta capacidade de suporte de carga – ele se tornou o componente preferido para aplicações que envolvem partidas e paradas frequentes e comutação rápida para frente e para trás.
Contudo, o produto possui limitações operacionais específicas; geralmente não é adequado para aplicações pesadas ou cenários especializados onde o espaço axial é severamente restrito. Os compradores são aconselhados a selecionar o modelo específico com base nas condições reais de operação do equipamento para garantir compatibilidade ideal e desempenho estável.
O acoplamento elástico Jaw apresenta um design simplificado e cientificamente projetado. Com componentes mínimos e uma lógica de montagem simples, é um componente de transmissão flexível altamente prático e leve.

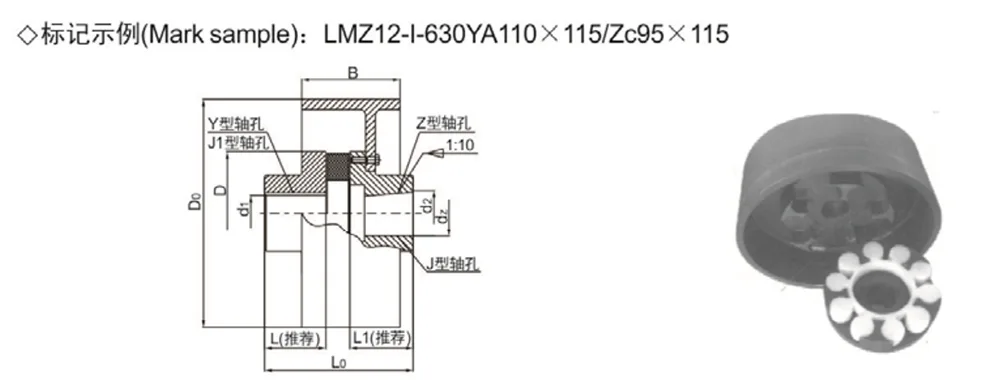

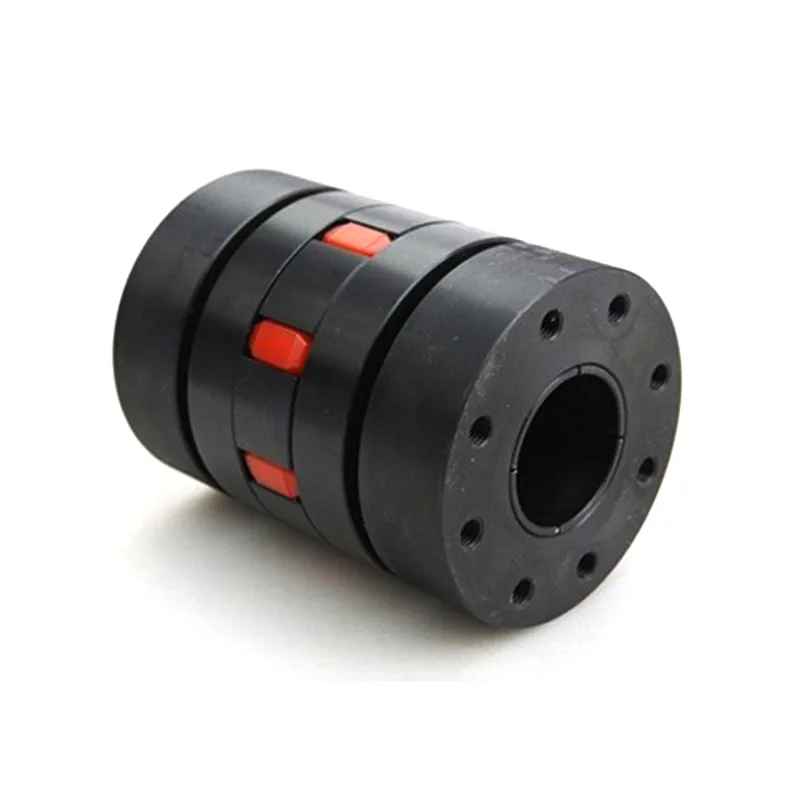

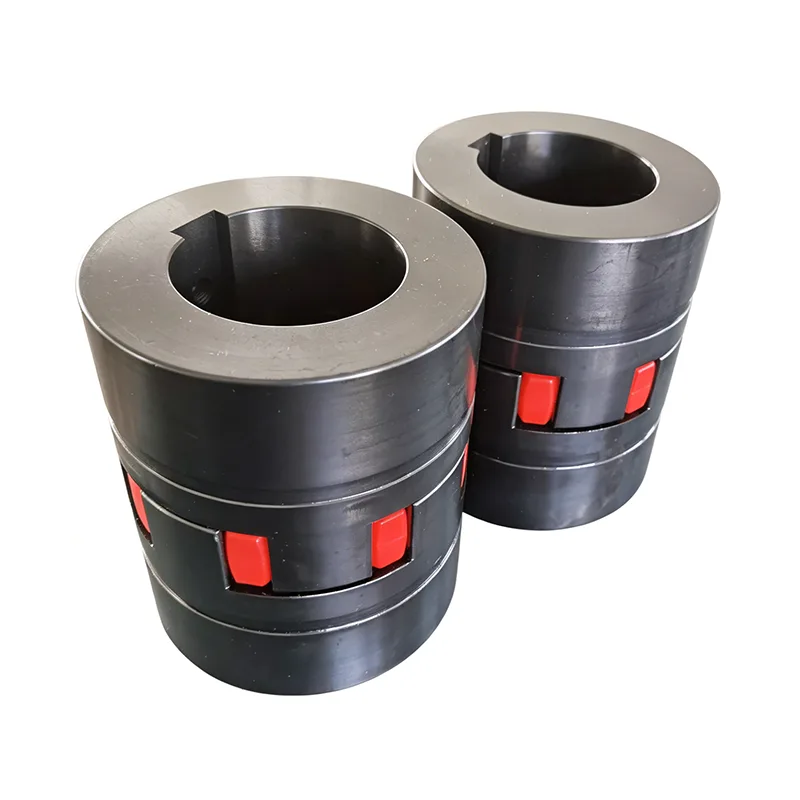

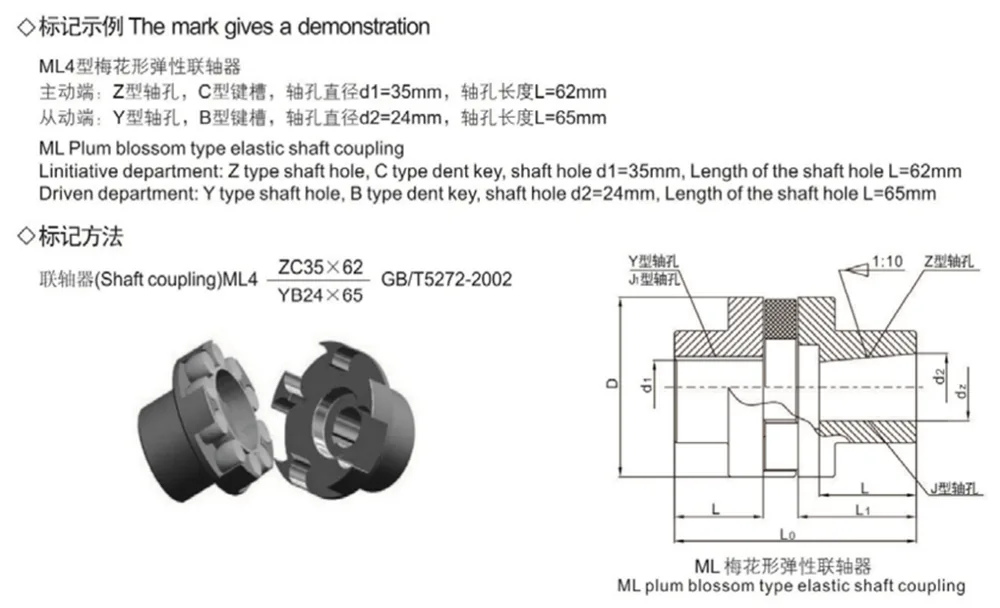

O conjunto completo consiste em duas metades de acoplamento idênticas - cada uma com "mandíbulas" ou alças salientes - e uma inserção elástica central em forma de ameixa. A potência é transmitida de forma estável através do mecanismo à medida que as mandíbulas seguram e engatam firmemente no elemento elástico.
A inserção elástica em forma de ameixa serve como meio de amortecimento do núcleo, imprensada entre as mandíbulas das duas metades do acoplamento. Ao eliminar o contato direto metal com metal, esse design reduz fundamentalmente o desgaste da transmissão e mitiga choques mecânicos no equipamento.
Com um diâmetro externo total pequeno e uma área de instalação mínima, o acoplamento é ideal para layouts de equipamentos compactos, garantindo que não impõe qualquer carga estrutural ao maquinário hospedeiro.
O acoplamento elástico Jaw foi projetado especificamente para cenários padrão de transmissão de energia média a baixa. Suas principais vantagens – estabilidade, durabilidade, operação livre de manutenção e alta adaptabilidade – tornam-no um componente altamente adequado para a maioria das aplicações gerais de equipamentos industriais.
Compensa automaticamente erros de deslocamento relativo entre eixos de transmissão, mitigando falhas na transmissão e problemas de desgaste causados por desvios de instalação e deformação operacional, melhorando assim a estabilidade da transmissão.
Aproveitando as características de transmissão flexíveis do seu elemento de elastômero, ele amortece efetivamente as vibrações operacionais e absorve choques de inicialização/desligamento, reduz o ruído operacional e protege componentes críticos, como motores e fusos.
A estrutura geral não requer lubrificação, eliminando o risco de vazamentos ou infiltrações de óleo. Não requer manutenção diária complexa, reduzindo significativamente a manutenção do equipamento e os custos de mão de obra.
Oferece excelente desempenho de suporte de carga em relação ao seu tamanho, tornando-o adequado para aplicações de operação contínua envolvendo saídas de potência pequenas a médias. Substituir o elemento de elastômero posteriormente é um processo simples; isso pode ser conseguido simplesmente deslocando axialmente uma das metades do acoplamento, garantindo alta eficiência de manutenção.
Com base em seu projeto estrutural e características de desempenho, o acoplamento elástico de mandíbula é especificamente adaptado para aplicações de transmissão estáveis – incluindo aquelas que envolvem trocas frequentes – oferecendo um escopo de aplicação claramente definido e permitindo uma seleção precisa do produto.
- Equipamento de transmissão de partida/parada de alta frequência: projetado especificamente para sistemas de acionamento de potência de pequeno a médio porte que exigem partidas, paradas e comutação de avanço/reversão frequentes; amortece efetivamente as cargas de choque geradas durante essas transições.
- Velocidade Média a Baixa: Operação Estável Equipamento: Adequado para sistemas de acionamento de máquinas industriais operando em velocidades baixas a médias, tornando-o ideal para ambientes de produção onde são colocadas altas demandas em estabilidade de transmissão e confiabilidade operacional.
- Equipamento de uso geral de pequena/média potência: Amplamente utilizado em vários sistemas de transmissão mecânica de pequena e média potência; serve como um componente de transmissão padrão para linhas de montagem industriais convencionais e máquinas de processamento de uso geral.
- Q1: Requer lubrificação ou manutenção periódica?
A1: O acoplamento elástico de mandíbula apresenta uma estrutura de transmissão de elastômero flexível que não requer lubrificação durante a operação, eliminando problemas de contaminação por óleo. Não necessita de manutenção no uso diário; verificações periódicas para garantir que o elastômero esteja livre de envelhecimento ou desgaste excessivo são os únicos requisitos, resultando em custos operacionais e de manutenção extremamente baixos.
- Q2: Este acoplamento é adequado para equipamentos de alta velocidade ou carga pesada?
A2: Este produto foi projetado principalmente para aplicações de transmissão de potência de média a baixa velocidade e pequena a média, especificamente adaptado para condições que envolvem partidas/paradas frequentes e comutação de avanço/reversão. Ele não foi projetado para suportar cargas pesadas prolongadas ou operação em velocidade ultra-alta; para cenários de carga pesada, recomendamos mudar para um acoplamento especializado para serviços pesados.
- Q3: É necessário desmontar todo o conjunto para substituir o elastômero aranha?
A3: Não há necessidade de desmontar todo o conjunto; o elastômero pode ser substituído simplesmente deslocando axialmente as duas metades do acoplamento. Este procedimento é rápido e direto e não afeta a estrutura principal do equipamento. No entanto, isso pressupõe que foi fornecida folga axial suficiente na configuração do equipamento.
