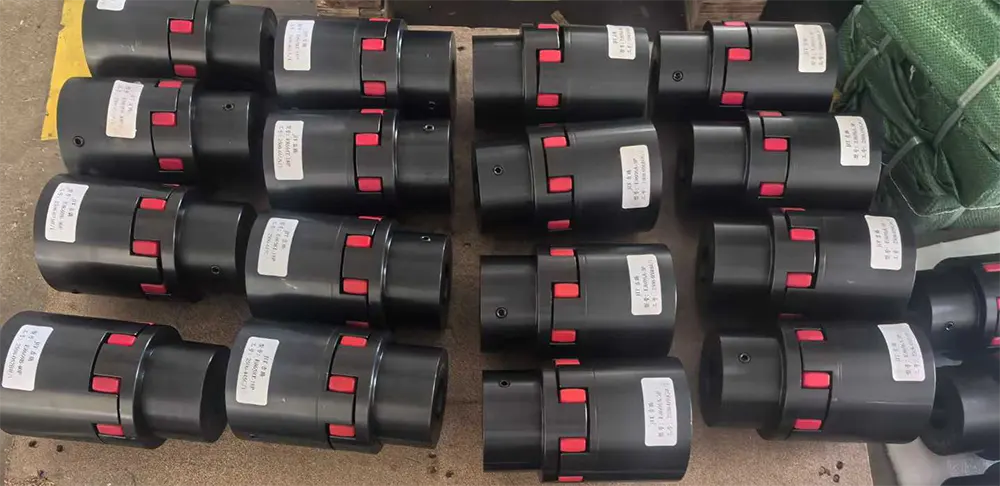

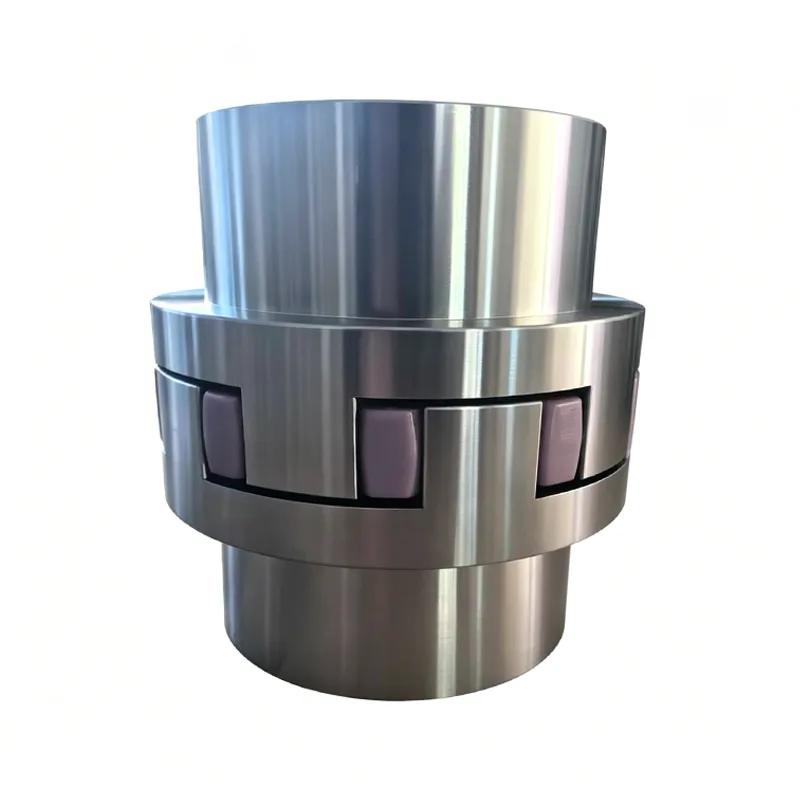

O acoplamento elástico tipo estrela é um acoplamento elástico tipo garra amplamente utilizado no campo de transmissão mecânica industrial. Ao contrário dos componentes de transmissão rígidos, ele se concentra no amortecimento flexível, na redução de ruído e na absorção de vibrações, e serve como função central do equipamento de proteção.
Ao aproveitar as vantagens de vários corpos elásticos de dureza como opções, vários alojamentos de materiais e diversos métodos de instalação e travamento, ele pode ser adaptado a condições normais de trabalho, impactos de carga leve, ambientes empoeirados e úmidos, e pode substituir completamente o acoplamento importado da série ROTEX. É compatível com a grande maioria dos equipamentos de máquinas em geral, engenharia, metalurgia e química e possui versatilidade e adaptabilidade extremamente fortes.
Este acoplamento elástico tipo estrela adota um design de estrutura de garra curvada de estilo europeu. A combinação geral é cientificamente razoável, com forte estabilidade estrutural e é adequada para operação contínua a longo prazo.

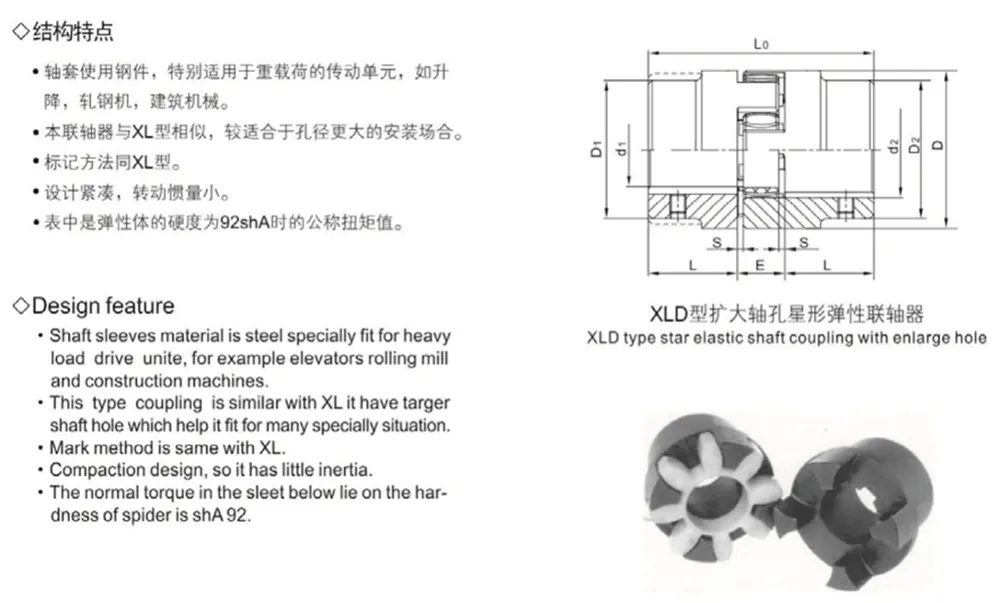

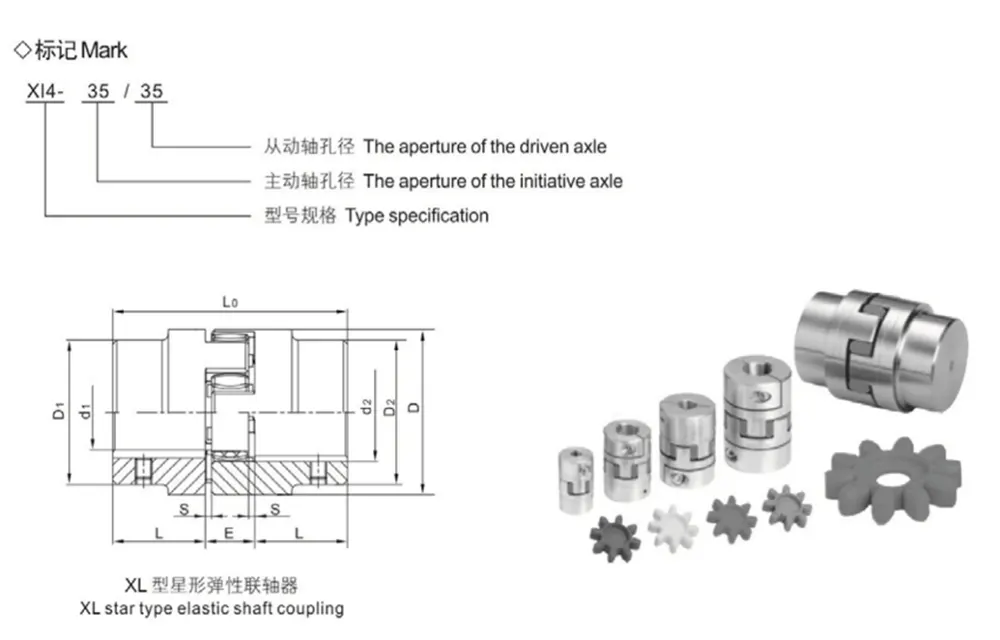

O produto é composto por duas meias unidades de acoplamento e um amortecedor elástico intermediário em forma de estrela. Não existem acessórios redundantes ou complexos. A desmontagem, manutenção e substituição de acessórios não requerem ferramentas profissionais. A manutenção diária é simples e conveniente.
Adota a estrutura de garra padrão europeu com design de superfície curva das garras. A área de contato das ranhuras da almofada elástica é maior, reduzindo efetivamente a pressão superficial da superfície envolvente do dente. Mesmo em condições de carga pesada, não haverá problemas como deformação da superfície do dente, desgaste ou esmagamento.
Está equipado com uma estrutura limite de segurança. Mesmo que o corpo elástico se desgaste por um longo período, o corpo do acoplamento ainda pode transmitir energia de forma estável e não causará desligamento direto do equipamento ou danos ao sistema do eixo, garantindo a segurança da operação do equipamento.
O acoplamento elástico tipo estrela suporta múltiplas combinações de materiais e dureza. Ele pode combinar com precisão o modelo de acordo com a carga, velocidade e condições de trabalho do cliente, eliminando a desvantagem de uma única especificação ser adequada para todas as condições de trabalho.
O corpo principal do acoplamento pode ser feito de ferro fundido em pó, ferro fundido comum, ferro dúctil, aço, liga de alumínio, etc., adequado para diferentes requisitos de uso, como carga leve, carga média, carga pesada e equipamentos leves.
A almofada elástica intermediária utiliza material de poliuretano de alta qualidade, oferecendo quatro opções diferentes de dureza de 80A, 92A, 98A e 64D. Correspondendo a diferentes parâmetros de torque, 92A é o tipo padrão da indústria, atendendo às necessidades da grande maioria das condições de trabalho rotineiras.
Elastômeros de diferentes durezas usam cores diferenciadas para distinguir, permitindo que os clientes identifiquem rapidamente as especificações e evitem instalação mista e incompatibilidade de modelos, facilitando o gerenciamento no local e a substituição de peças de reposição.
O acoplamento elástico tipo estrela apresenta excelente tolerância ambiental e desempenho operacional, capaz de se adaptar a condições adversas complexas ao ar livre e de oficina. Sua estabilidade excede em muito a dos acoplamentos simples comuns.
A faixa de temperatura de trabalho aplicável é de -20°C a 80°C. Não racha em baixas temperaturas nem amolece em altas temperaturas e pode ser usado de forma estável nas quatro estações.
Possui boa resistência a óleo, poeira, areia e umidade. Ele pode operar continuamente em condições de oficina úmidas, empoeiradas e levemente oleosas, sem envelhecer ou falhar.
Ao contar com a característica de amortecimento flexível do elastômero de poliuretano, ele pode absorver efetivamente as vibrações e impactos gerados pela inicialização, desligamento e flutuações de carga do equipamento, reduzindo o ruído do equipamento e protegendo o motor e o eixo principal.

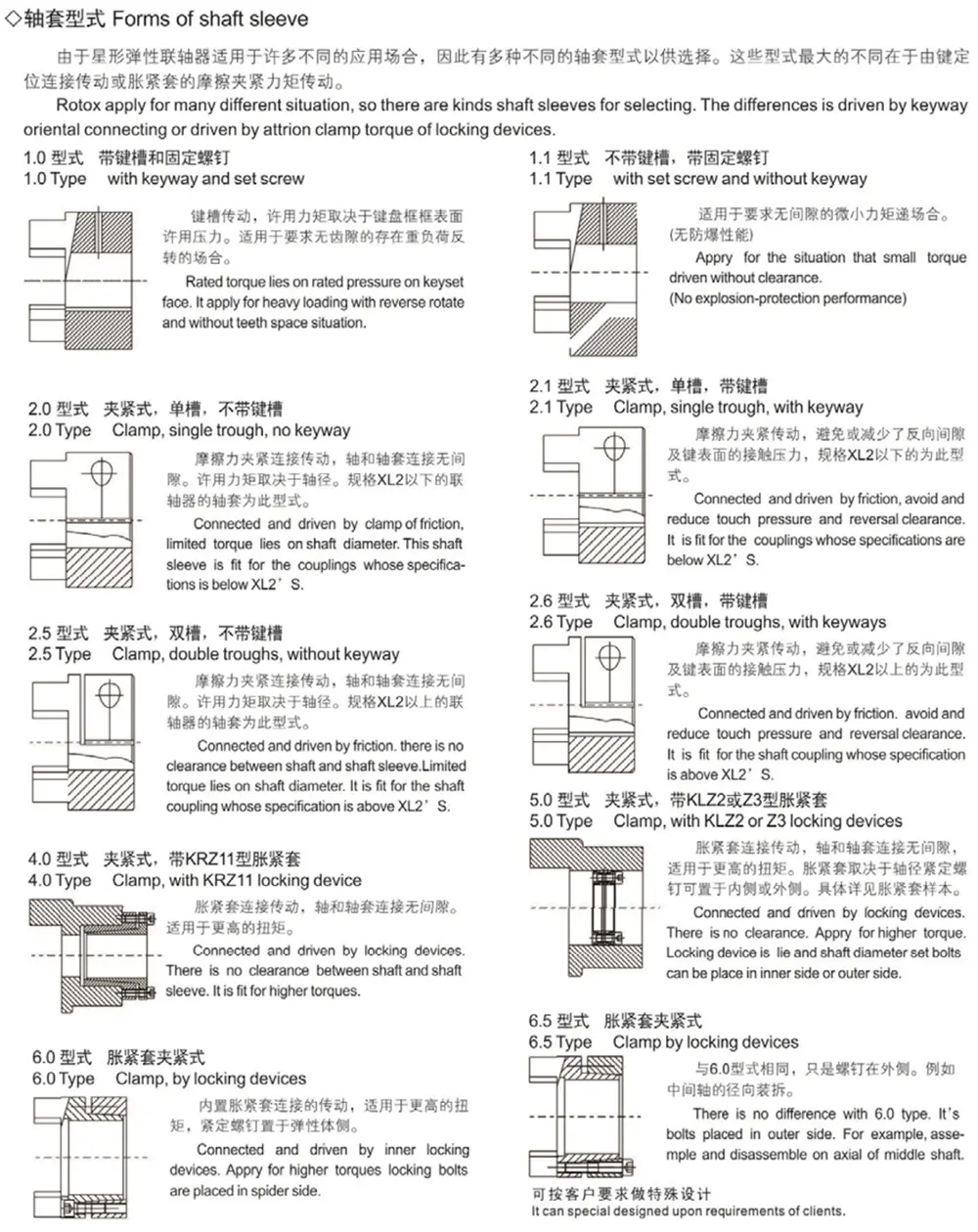

Suporta várias formas de travamento, como conexão de chave plana, conexão estriada, travamento de slot único e travamento de fricção cônica. É adequado para diferentes diâmetros de eixo e requisitos de instalação de transmissão, garantindo fixação firme sem deslizamento.

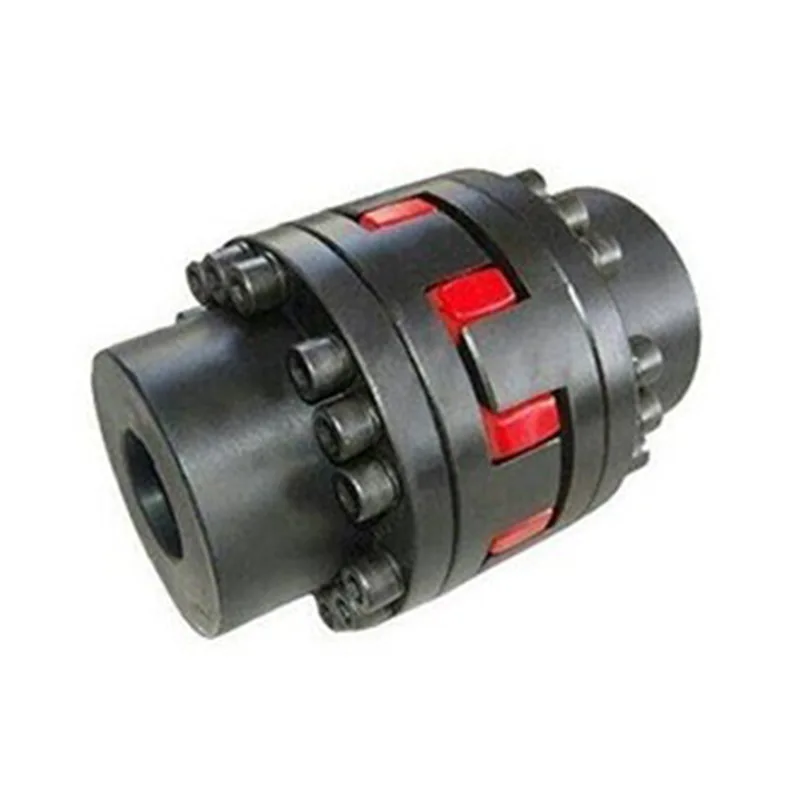

Inclui tipo intermediário estendido, tipo intermediário contraído, tipo contratado padrão, tipo flange, etc. Pode ser adaptado a diferentes espaçamentos de instalação e posições de instalação de cenários de equipamentos.

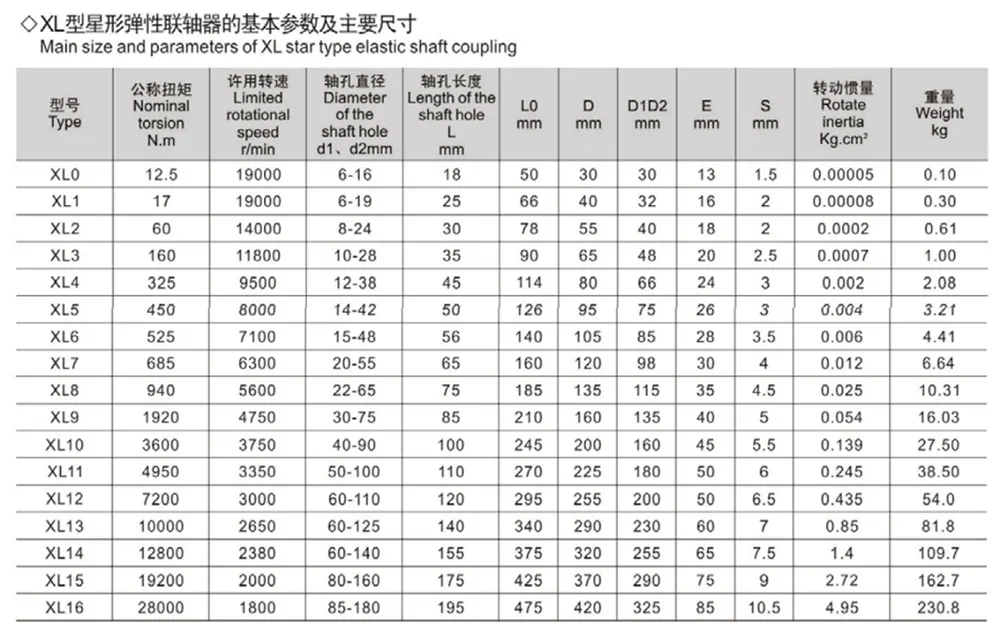

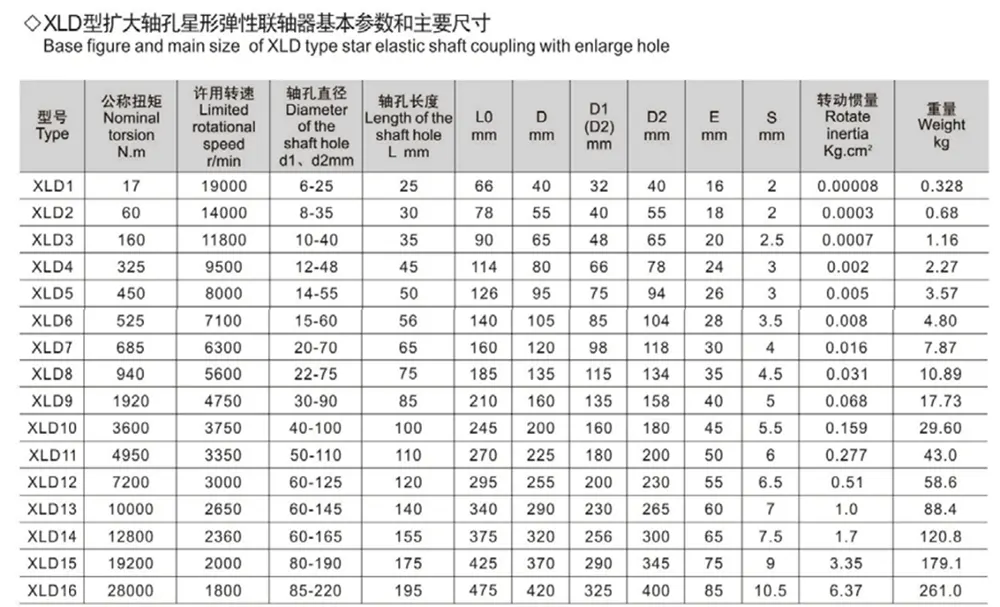

Parâmetros, dimensões e desempenho podem corresponder perfeitamente ao acoplamento ROTEX alemão. Pode substituir diretamente produtos importados, reduzindo significativamente o custo de aquisição de componentes de equipamentos.
Vários equipamentos de transmissão convencionais e dispositivos universais de transmissão de energia para conexão de eixo e transmissão de amortecimento.
Sistemas de transmissão de energia para equipamentos de engenharia de conservação de água e máquinas de construção, adequados para condições de trabalho flutuantes ao ar livre e de carga pesada.
O acoplamento elástico tipo estrela pode ser adaptado a equipamentos de metalurgia, mineração e produtos químicos, capaz de suportar ambientes de trabalho complexos, como poeira, contaminação por óleo e leve corrosão.
