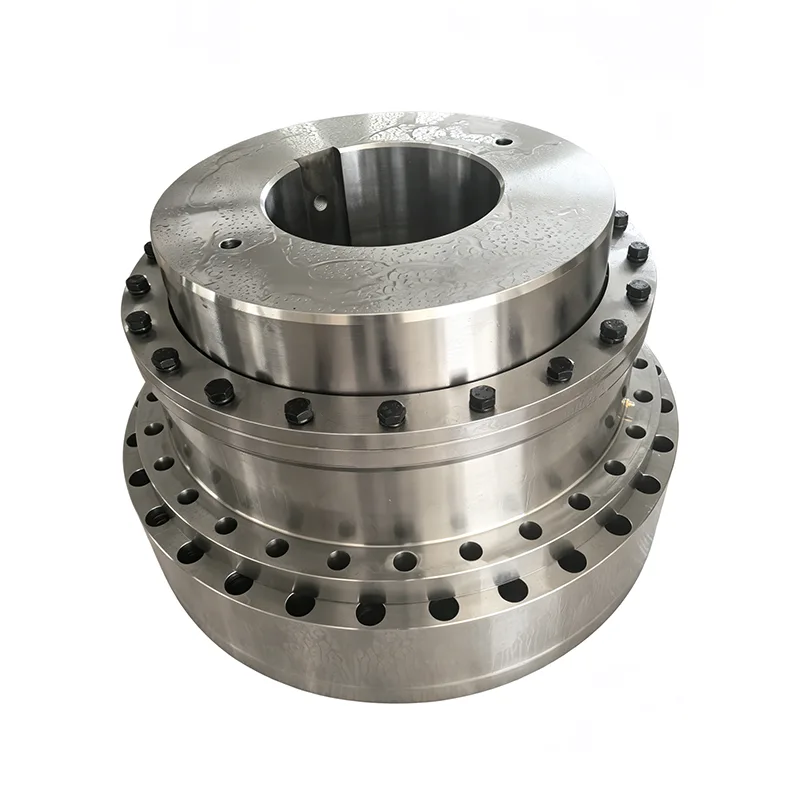

O acoplamento de engrenagem de tambor tipo GICL serve como um componente de conexão para serviços pesados em sistemas de transmissão de energia industriais. Utilizando uma estrutura de malha exclusiva que combina dentes externos convexos (coroados) com dentes internos retos, ele supera as limitações dos acoplamentos de engrenagem de dentes retos padrão - que sofrem de capacidades limitadas de compensação de desalinhamento - aproveitando o perfil curvo de seus dentes de engrenagem para obter compensação multidirecional para desalinhamentos de instalação.
Este produto apresenta uma capacidade máxima de torque excepcional e perda mínima de potência. Ele é capaz de suportar a operação contínua e em plena carga de máquinas pesadas, como moinhos de bolas e britadores, por longos períodos, além de ser ideal para conjuntos de transmissão de alta precisão e equipamentos que operam em ambientes severos e ao ar livre.

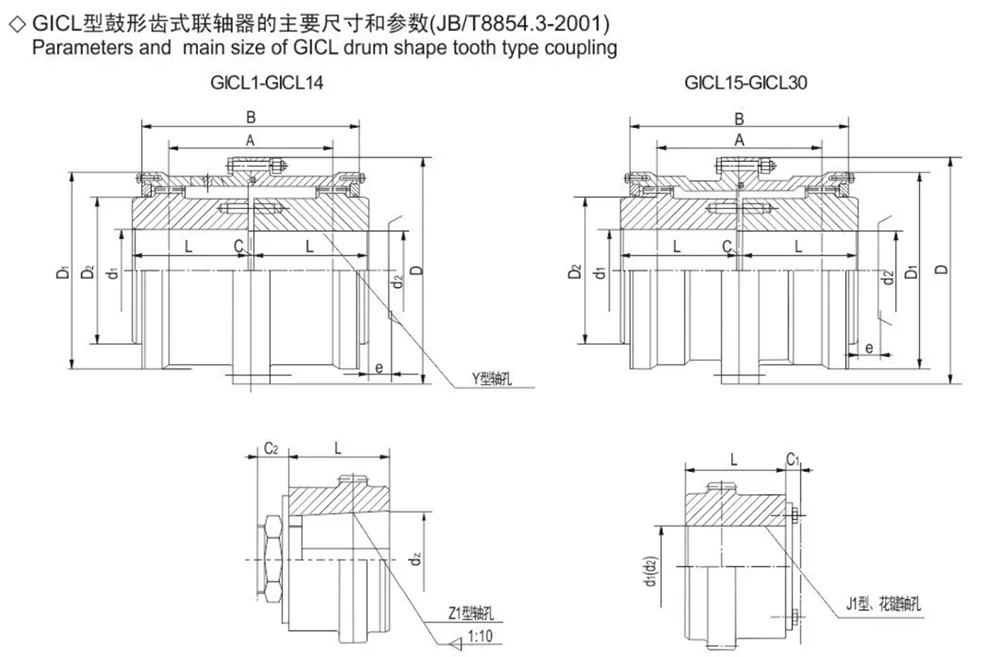

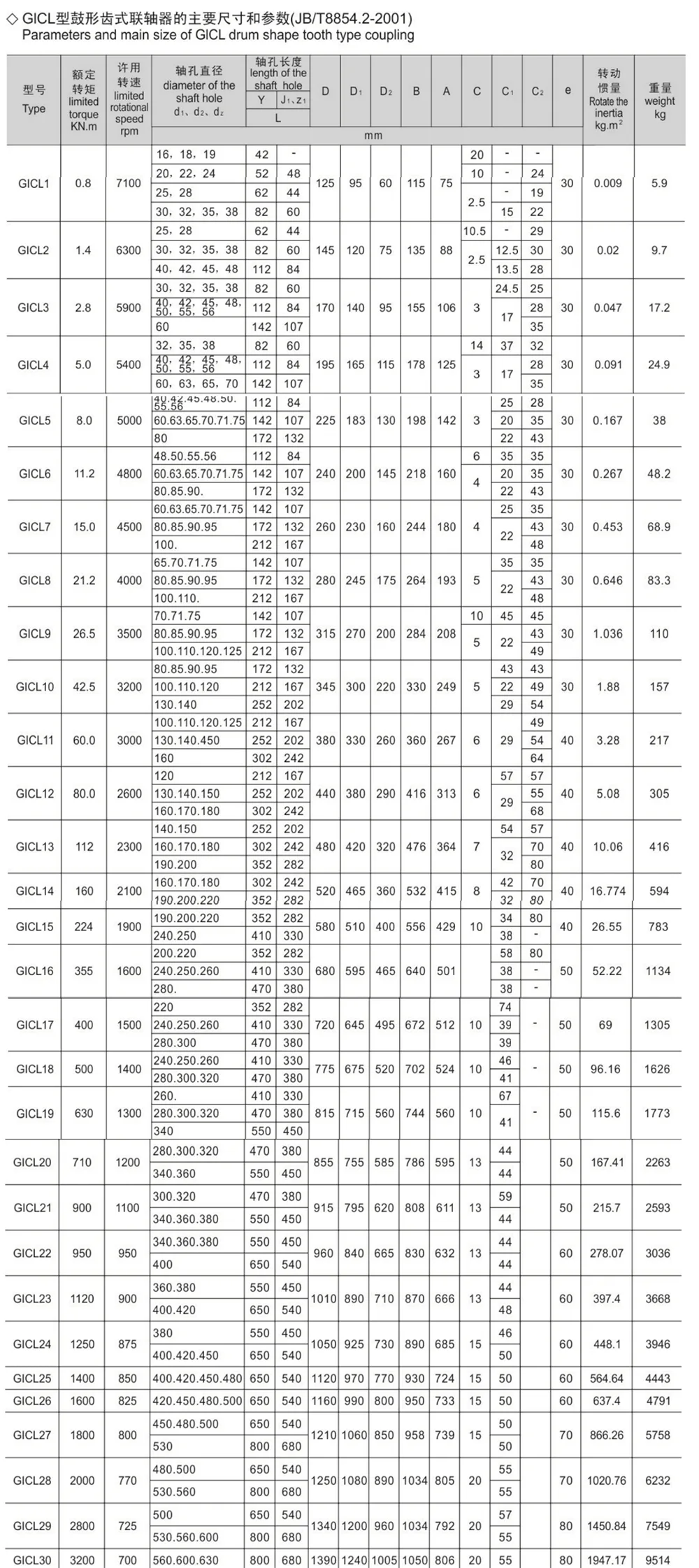

1. A qualidade e o momento de inércia são aproximações calculadas pelo menor diâmetro e pelo maior comprimento do eixo.
2. O anel de vedação é adotado pela superfície circular feltrada com borracha.
3. Com base na necessidade, o furo do eixo J1 não poderia usar anel de bloqueio na extremidade.
4. Permitir compensação de orientação 1° 30'

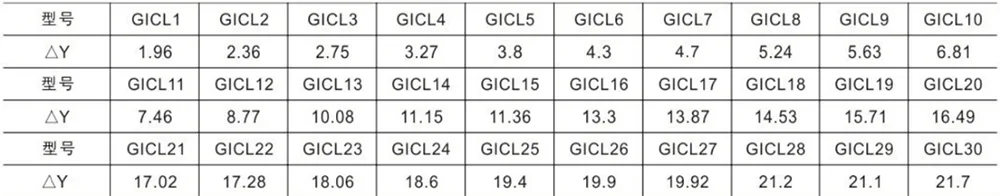

5. Permitir compensação radial, Y está de acordo com a lista a seguir
O acoplamento de engrenagem de tambor tipo GICL possui excelente capacidade de torque nominal e perda de transmissão de potência extremamente baixa, resultando em alta eficiência de transmissão. Facilita a conservação de energia e a redução de custos mesmo durante operação prolongada em plena carga, atendendo efetivamente às demandas contínuas de energia de máquinas pesadas de alto rendimento.
Graças à sua estrutura exclusiva de engrenagem coroada – que utiliza a folga inerente fornecida pelos perfis curvos dos dentes – o acoplamento pode compensar simultaneamente desalinhamentos axiais, radiais e angulares. Isto resolve efetivamente o desafio de toda a indústria de obter um alinhamento coaxial preciso durante a montagem do equipamento.
O acoplamento fornece efeitos inerentes de amortecimento e amortecimento de vibrações durante a operação, resultando em baixos níveis gerais de ruído. Ele garante uma transmissão de potência suave em condições operacionais de alta e baixa velocidade, reduzindo efetivamente a vibração geral da máquina e o desgaste dos componentes, prolongando assim a vida útil de todo o sistema de transmissão.
O acoplamento de engrenagem de tambor tipo GICL é compatível com uma ampla gama de máquinas pesadas convencionais, incluindo moinhos de bolas, britadores, guinchos, transportadores, laminadores, guinchos, bombas químicas e compressores de grande escala. Ele serve como um componente de conexão frequentemente especificado para fabricantes de equipamentos originais (OEMs) de máquinas industriais pesadas.
Seja implantado em ambientes externos agressivos expostos ao vento e à chuva, em oficinas de alta carga que exigem produção contínua e 24 horas por dia ou em estações de transmissão de precisão onde a alta precisão do alinhamento é fundamental, esse acoplamento mantém um desempenho estável e confiável.
Altamente adaptáveis a diversos ambientes e caracterizados por baixas taxas de falhas em campo, esses componentes oferecem custos gerais controláveis de aquisição e manutenção. Eles se destacam como componentes padrão altamente econômicos para vários sistemas de transmissão pesados encontrados em aplicações industriais e de mineração.
Aproveitando nossas próprias linhas de processamento internas, alcançamos uma produção totalmente autônoma em todo o fluxo de trabalho – desde o controle de qualidade, personalização e preços até o suporte pós-venda – eliminando assim as margens de lucro impostas pelos intermediários.
Todos os produtos são fabricados e enviados em estrita conformidade com os padrões atuais da indústria. Cada unidade acabada passa por um rigoroso processo de inspeção em três etapas – verificação dimensional de precisão, teste de torque nominal real e inspeção visual abrangente – para garantir qualidade de fábrica intransigente.
Oferecemos serviços de personalização flexíveis para atender às necessidades específicas do cliente, incluindo dimensões externas não padronizadas e diâmetros de furo especializados. Além disso, podemos projetar modelos modificados sob medida, projetados especificamente para suportar condições operacionais desafiadoras, como ambientes corrosivos ou temperaturas extremas.
Ao eliminar camadas de margens intermediárias, oferecemos preços competitivos – com taxas ainda mais favoráveis disponíveis para pedidos em grandes quantidades. Fornecemos suporte técnico abrangente e serviço pós-venda, fornecendo continuamente soluções de transmissão econômicas para uma ampla gama de empresas industriais e de mineração.
Q1: Qual é a principal diferença entre o acoplamento de engrenagem de tambor tipo GICL e um acoplamento de engrenagem de dente reto padrão?
A1: Os acoplamentos de dentes retos padrão apresentam um perfil de dente linear, que permite apenas um desalinhamento mínimo e impõe requisitos rigorosos para o alinhamento de instalação. Em contraste, o GICL utiliza um perfil dentário externo em "formato de tambor" (coroado); esse design garante uma distribuição de carga mais uniforme nas superfícies dos dentes e oferece uma faixa significativamente mais ampla de compensação para desalinhamentos axiais, radiais e angulares. Consequentemente, o GICL funciona de forma confiável mesmo quando a instalação do equipamento apresenta maiores desvios de alinhamento, tornando-o adequado para um espectro mais amplo de condições operacionais.
P2: Este produto pode ser usado por longos períodos em ambientes externos caracterizados por muita poeira e chuva?
A2: Este produto apresenta uma estrutura de engrenagem totalmente metálica e não contém componentes elásticos - como borracha ou náilon - que são propensos ao envelhecimento. Opera de forma estável em ambientes externos úmidos e empoeirados; a lubrificação periódica de rotina com graxa é a única manutenção necessária. Isso o torna a escolha ideal para uso durante todo o ano em operações de mineração e plantas de britagem externas.
Q3: O acoplamento GICL é uma escolha adequada para equipamentos que alternam frequentemente entre velocidades operacionais altas e baixas?
A3: O acoplamento de engrenagem de tambor tipo GICL garante uma transmissão de potência suave em condições de operação de alta e baixa velocidade, oferecendo excelente amortecimento de vibração e capacidade de redução de ruído. Os choques vibracionais resultantes de flutuações frequentes de velocidade são efetivamente amortecidos e absorvidos através do engrenamento dos dentes da engrenagem, minimizando assim o desgaste do sistema de eixo e do redutor.
Q4: E se as dimensões exigidas do furo do eixo não corresponderem às especificações padrão? A fábrica pode realizar usinagem de furos personalizados?
A4: Apoiamos serviços de usinagem personalizados. Como fabricante direto, podemos usinar furos de eixo não padronizados para corresponder aos diâmetros reais do eixo dos equipamentos de nossos clientes. Além disso, para aplicações que envolvem ambientes corrosivos ou condições de alta temperatura, podemos aplicar tratamentos de superfície especializados para atender aos requisitos específicos de montagem de máquinas não padronizadas.
