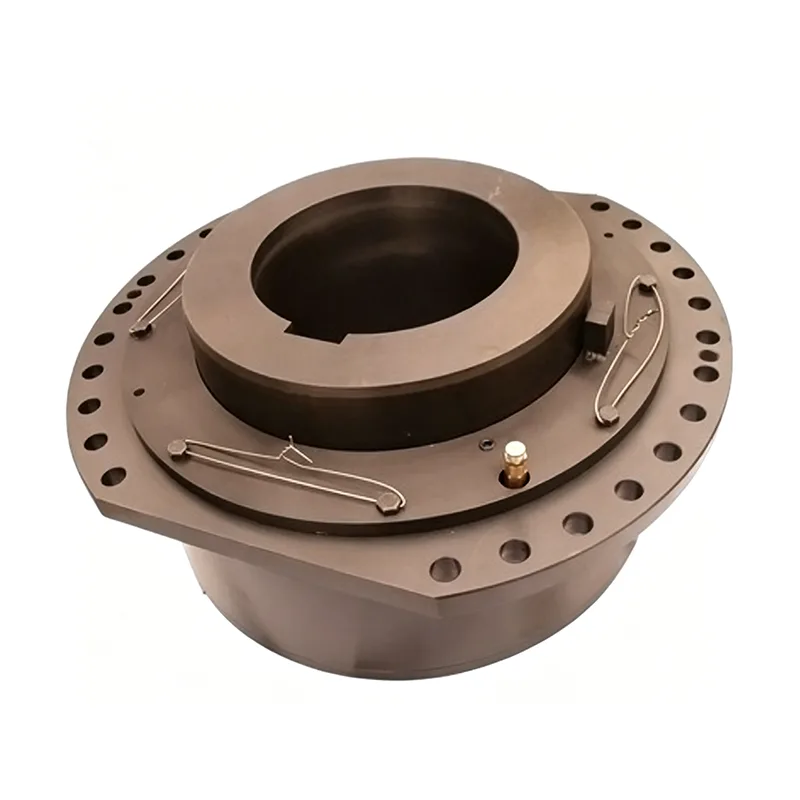

O acoplamento esférico de rolos é um componente de transmissão especializado desenvolvido especificamente para lidar com pontos críticos nos sistemas de acionamento do tambor dos mecanismos de elevação de guindastes. Ele corrige com eficácia inúmeras deficiências inerentes aos acoplamentos de engrenagens tradicionais, acionamentos de engrenagens abertas e estruturas de eixos articulados. Contando com a malha flexível de rolos esféricos para transmitir torque, o produto possui inerentemente características de rolamento autocompensador, permitindo que ele se adapte automaticamente aos desalinhamentos angulares dentro do equipamento. Seu layout estrutural é compacto e leve, garantindo que não ocupe espaço adicional dentro do mecanismo do carrinho. É ideal para condições operacionais de baixa velocidade, carga pesada e acionamento por tambor, típicas de equipamentos de elevação; além disso, oferece uma ampla gama de cobertura de parâmetros e garante uma operação estável e confiável.
Na ligação de transmissão entre o eixo de saída do redutor e o tambor em mecanismos de elevação de guindaste, os projetos tradicionais normalmente empregam acoplamentos de engrenagem do tipo disco, acionamentos de engrenagem aberta ou conexões de eixo articulado de eixo fixo e eixo flutuante. Cada um desses tipos estruturais apresenta desvantagens operacionais distintas que restringem a manutenção do equipamento e a flexibilidade do layout estrutural.
- Acoplamentos de engrenagens multiplacas tipo disco (para guindastes de pequeno e médio porte): Embora ofereçam uma estrutura geral compacta e alta integração, sua geometria complexa resulta em altos custos de fabricação e dificuldades significativas de processamento. Além disso, o seu peso próprio substancial dificulta iniciativas de design leve para guindastes de pequeno e médio porte, e os procedimentos subsequentes de desmontagem e manutenção são altamente inconvenientes.
- Acionamentos de engrenagens abertas (para equipamentos de grande tonelagem): Utilizados principalmente em guindastes com capacidade de elevação superior a 80 toneladas, esta configuração permite redução de velocidade em dois estágios e permite maior distância central entre o motor e o tambor. Embora estruturalmente simples, a natureza exposta das engrenagens leva a más condições de lubrificação; conseqüentemente, as superfícies dos dentes das engrenagens são altamente suscetíveis ao desgaste e à falha rápida, resultando em uma taxa de falha do equipamento relativamente alta.
- Estruturas de eixo articulado de eixo fixo e flutuante (projetos de eixo longo): Esses projetos permitem uma redução na dimensão axial do tambor, acomodando assim espaços de instalação compactos. No entanto, necessitam da utilização de conjuntos de eixo longo, o que aumenta o peso próprio global do mecanismo de elevação. Além disso, a montagem e o alinhamento das engrenagens não podem ser realizados de forma independente; os processos de desmontagem e remontagem são complicados, levando a baixa eficiência de manutenção.
O acoplamento esférico de rolos apresenta uma composição estrutural claramente definida e um método de transmissão de torque cientificamente projetado. Ao aproveitar a malha flexível dos rolos esféricos, consegue-se a transmissão simultânea de torque e forças radiais, resultando em um maior grau de flexibilidade operacional.

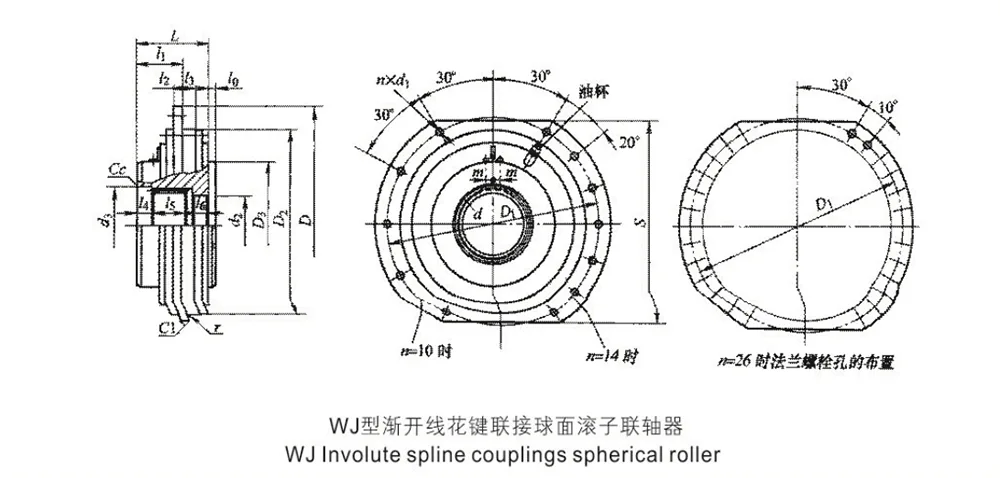

- Configuração estrutural abrangente: A montagem completa consiste principalmente em componentes principais, como metades do acoplamento, luva externa, rolos esféricos, tampa interna e tampa externa. A disposição dos componentes é simplificada – desprovida de peças de precisão complexas e supérfluas – resultando em uma taxa de falhas significativamente menor.
- Transmissão de torque de malha circunferencial: Os rolos esféricos são distribuídos uniformemente ao longo da circunferência do acoplamento, assentados dentro dos furos de posicionamento localizados entre as metades do acoplamento e a luva externa. Através do contato justo e da ação compressiva entre os rolos e seus respectivos furos, o acoplamento consegue transmissão bidirecional de torque e cargas radiais.
- Método de montagem padronizado: Durante a operação, uma metade do acoplamento é montada e fixada no eixo de saída da caixa de engrenagens (redutor), enquanto a luva externa é firmemente conectada ao tambor do cabo de aço por meio de parafusos de alta resistência. Esta configuração garante uma distribuição uniforme da carga durante a transmissão, criando uma conexão segura e altamente resistente ao afrouxamento.
- Características de transmissão por engrenagem flexível: O mecanismo geral de transmissão se assemelha muito ao de um acoplamento de engrenagem tipo pino elástico. Ele se baseia na transmissão de força flexível fornecida pelos elementos rolantes para mitigar efetivamente os problemas de forte impacto e desgaste abrasivo normalmente associados a sistemas de malha rígida.
O Acoplamento Esférico de Rolos possui uma função inerente de autoalinhamento, permitindo que ele se adapte automaticamente aos desvios operacionais do equipamento. Ele resolve com eficácia problemas comuns em máquinas de elevação – como desalinhamento de instalação e mudanças de deformação operacional – tornando-o ideal para operações pesadas de longo prazo.
1. Desempenho de compensação de autoalinhamento: Exibindo as características operacionais de um rolamento autocompensador, o acoplamento compensa com precisão o desalinhamento angular entre o eixo de saída da caixa de engrenagens e o eixo do tambor, acomodando assim tanto erros de montagem iniciais quanto mudanças de deformação dinâmica durante a operação.
2. Adaptabilidade ao deslocamento relativo bidirecional: O acoplamento acomoda simultaneamente várias formas de deslocamento relativo entre os dois eixos, compensando de forma flexível as tensões geradas durante a operação do equipamento. Isso evita falhas como emperramento do eixo (tensão de travamento), desgaste anormal e travamento da transmissão.
3. Transmissão de suporte de carga estável: O acoplamento lida simultaneamente com a transmissão do torque operacional e o suporte de cargas radiais. Sua estrutura de suporte de carga foi projetada de maneira ideal, garantindo um desempenho livre de deslizamentos e desvios durante operações prolongadas, de baixa velocidade e de serviço pesado. Sua estabilidade de transmissão supera significativamente a das estruturas tradicionais de engrenagem aberta.
Comparado às estruturas de transmissão de elevação tradicionais, o acoplamento esférico de rolos oferece vantagens distintas em termos de design leve, layout espacial, facilidade de instalação e confiabilidade geral. Esses atributos o tornam particularmente adequado para atender às exigentes restrições espaciais e aos requisitos de layout dos carrinhos de elevação.
1. Design compacto e leve: Apresentando uma pequena área total e baixo peso próprio, a unidade elimina a necessidade de eixos longos adicionais ou trens de engrenagens complexos. Isto reduz significativamente o peso total do mecanismo e otimiza o layout estrutural do carrinho do guindaste.
2. Instalação e manutenção convenientes: O design apresenta uma estrutura elegante e uma lógica de montagem simples, não exigindo procedimentos complexos de comissionamento. As tarefas de montagem e manutenção podem ser realizadas de forma independente, resolvendo efetivamente os problemas comuns associados às estruturas tradicionais – especificamente, a dificuldade de desmontagem/remontagem e a incapacidade de realizar ajustes isolados.
3. Alta confiabilidade operacional: Ao eliminar as falhas inerentes às engrenagens expostas – que são propensas ao desgaste – a estrutura fechada de engate dos rolos permanece praticamente inalterada por fatores ambientais. Ele garante uma operação suave e de baixa velocidade com ruído mínimo, tornando-o ideal para condições operacionais de serviço contínuo típicas de equipamentos de elevação.
O produto oferece uma ampla gama de parâmetros e excepcional adaptabilidade a diversas condições operacionais. Ele foi projetado especificamente para atender aos requisitos de transmissão especializados de máquinas de elevação, com especificações de desempenho que aderem estritamente aos padrões industriais de serviço pesado.
- Cenários de equipamentos aplicáveis: O acoplamento esférico de rolos é utilizado principalmente em mecanismos de elevação de guindastes, sistemas de acionamento de tambor de baixa velocidade e equipamentos de transmissão similares de uso geral. Ele foi projetado especificamente para atender aos exigentes requisitos da indústria de elevação para operações de baixa velocidade, carga pesada e serviço contínuo.
- Faixa de temperatura operacional: Capaz de operação estável e normal dentro de uma faixa de temperatura ambiente de -25°C a +28°C, tornando-o adequado para ambientes internos padrão, bem como operações de elevação externas não extremas.

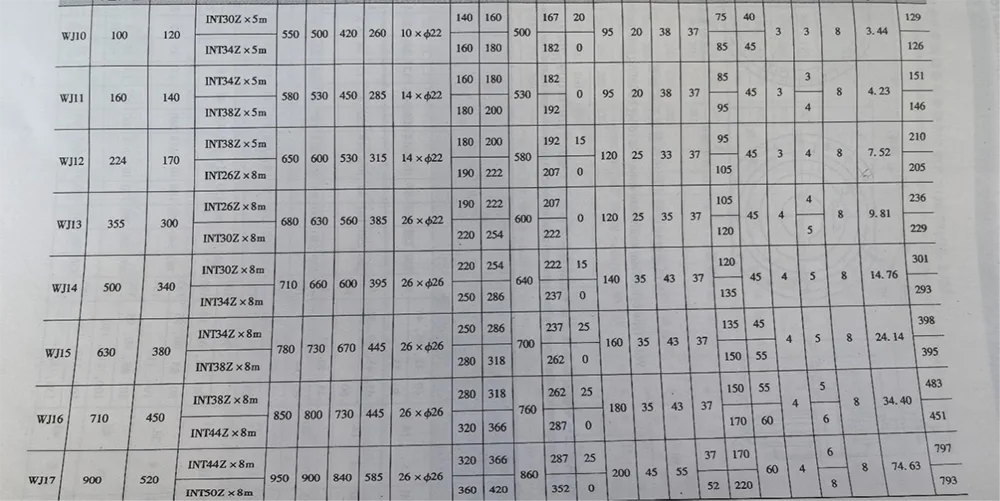

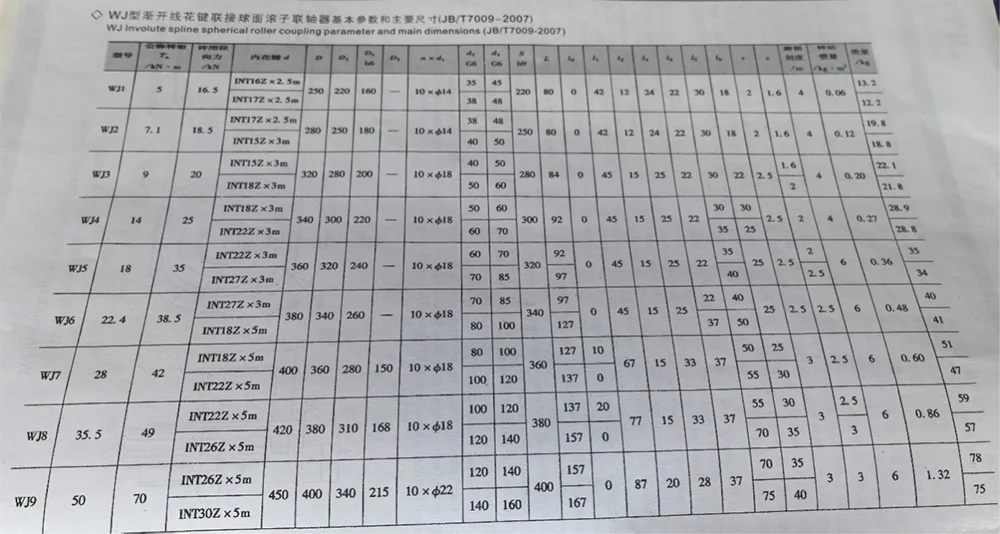

- Faixa de capacidade de torque: A faixa de transmissão de torque nominal vai de 5.000 N·m a 900.000 N·m, cobrindo efetivamente os requisitos de transmissão de equipamentos de elevação que vão desde máquinas de pequena e média escala até máquinas de grande escala.
- Limite de carga radial: Capaz de suportar forças radiais que variam de 16.500 N a 450.000 N. Sua robusta capacidade de suporte de carga radial garante que ele possa lidar com eficácia com as pesadas forças radiais normalmente associadas a sistemas de elevação baseados em tambor.
