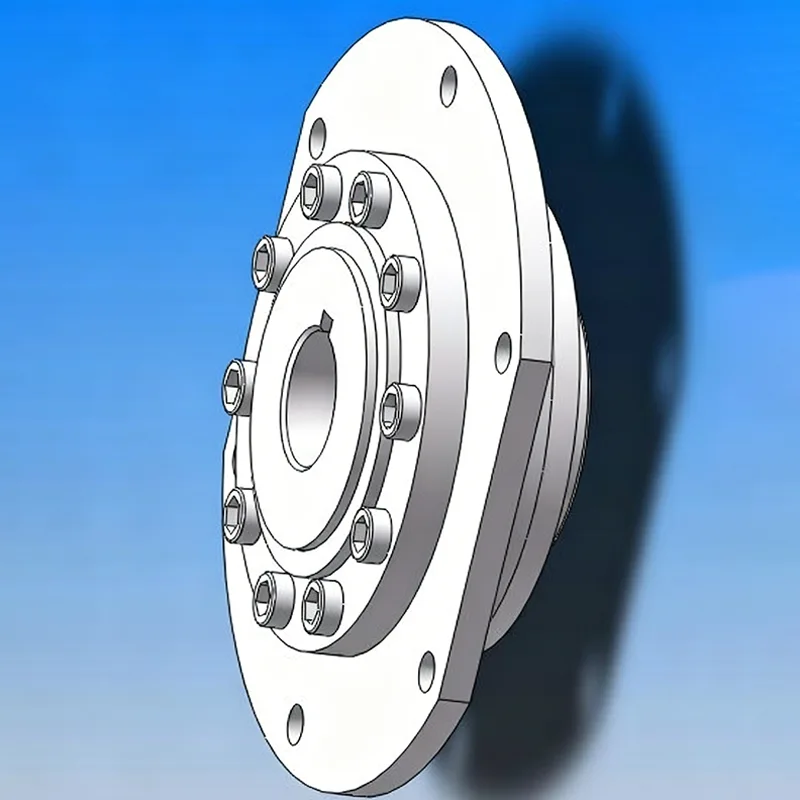

O acoplamento esférico de rolo tipo WJA é um componente de conexão de transmissão atualizado projetado especificamente para condições de trabalho pesadas e de carga pesada. Contando com uma estrutura madura de transmissão de rolos esféricos e um método de conexão de furo de eixo cilíndrico altamente versátil, ele atinge um equilíbrio entre facilidade de instalação e estabilidade operacional.
Ao contrário dos componentes de transmissão comuns, possui compensação de deslocamento multidimensional, capacidade de carga de alta resistência e forte adaptabilidade ambiental. Através do forjamento integrado e do processamento preciso, ele melhora o desempenho estrutural e pode lidar com condições de trabalho complexas e adversas, bem como modos de operação de alta frequência por um longo tempo. É o principal componente preferido para transmissão de energia em vários equipamentos industriais pesados.
Utilizando matérias-primas de liga de alta qualidade e alta resistência, o produto é formado por meio de um processo completo de forjamento. A estrutura geral não apresenta lacunas nas juntas e sua resistência básica e resistência estrutural excedem em muito as dos produtos soldados comuns. Isto garante que problemas como deformação sob carga pesada e fratura sejam evitados desde o início.
Toda a máquina é processada usando usinagem CNC de precisão. Os erros dimensionais dos principais componentes são controláveis e o desvio de coaxialidade é pequeno, garantindo a precisão da montagem dos componentes e evitando que a folga excessiva da montagem cause instabilidade de funcionamento, afrouxando falhas.
O acoplamento esférico de rolos tipo WJA passa por uma otimização geral do processo de tratamento térmico. Isto aumenta simultaneamente a dureza geral e a resistência estrutural do produto, alcançando um equilíbrio entre rigidez e tenacidade. Ele pode suportar impactos de cargas pesadas e evitar danos por fadiga causados por cargas alternadas de longo prazo.
Os rolos de transmissão do núcleo têm suas superfícies de contato finamente retificadas. As superfícies de contato correspondentes são lisas e planas, garantindo um engrenamento suave e desobstruído durante a operação, sem qualquer emperramento ou desgaste, reduzindo significativamente a perda de transmissão.
Vários níveis de padrões de inspeção de qualidade são implementados, controlando estritamente os parâmetros principais, como precisão de tamanho, coaxialidade e folga. Isso controla a qualidade da fonte e garante que o produto possa funcionar continuamente sem afrouxamento, falha ou desempenho instável por um longo período.
- Ampla faixa de temperatura resistência às intempéries: O acoplamento esférico de rolos tipo WJA tem excelente tolerância a altas e baixas temperaturas, capaz de se adaptar a condições climáticas extremas, como exposição externa à luz solar, frio e umidade extremos, não afetado por mudanças regulares de temperatura e mantendo operação estável em todas as estações.
- Resistência à corrosão em ambientes complexos: Com uma estrutura de vedação reforçada, pode prevenir eficazmente a erosão de poeira, óleo e umidade externa, fornecendo proteção abrangente para a estrutura interna de transmissão do rolo, adequada para oficinas de produção empoeiradas, gordurosas e úmidas.
- Adaptabilidade para modos de operação de alta intensidade: Pode se adaptar perfeitamente a modos de operação de alta intensidade, como operação contínua de 24 horas, partida-parada frequente e movimento alternativo de equipamento, com saída de potência contínua e estável, sem atenuação de potência ou falhas de transmissão.
- Aplicação universal para serviços pesados: Adequado para vários equipamentos industriais pesados, como guindastes, máquinas metalúrgicas e máquinas de mineração, pode lidar de forma estável com várias condições severas de serviços pesados e é um componente de suporte confiável para sistemas de transmissão para serviços pesados.

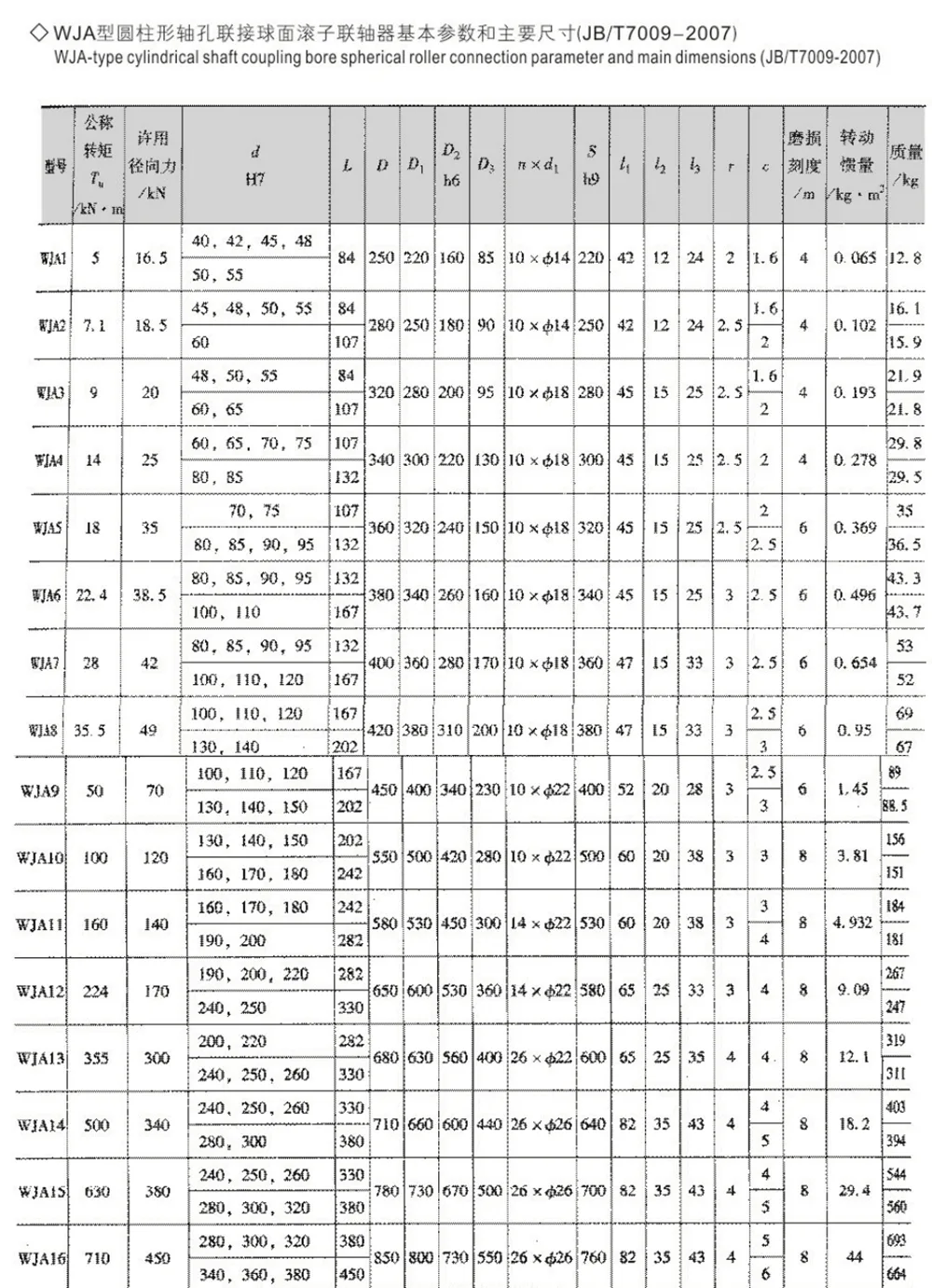

Nota: 1. O momento de inércia e a massa são calculados aproximadamente de acordo com o diâmetro mínimo do furo do eixo.
2. Use o diâmetro do furo do eixo e o grau de Si L fora do escopo do tipo de chaveta listado ou outro tipo de chaveta, em consulta com o fabricante.

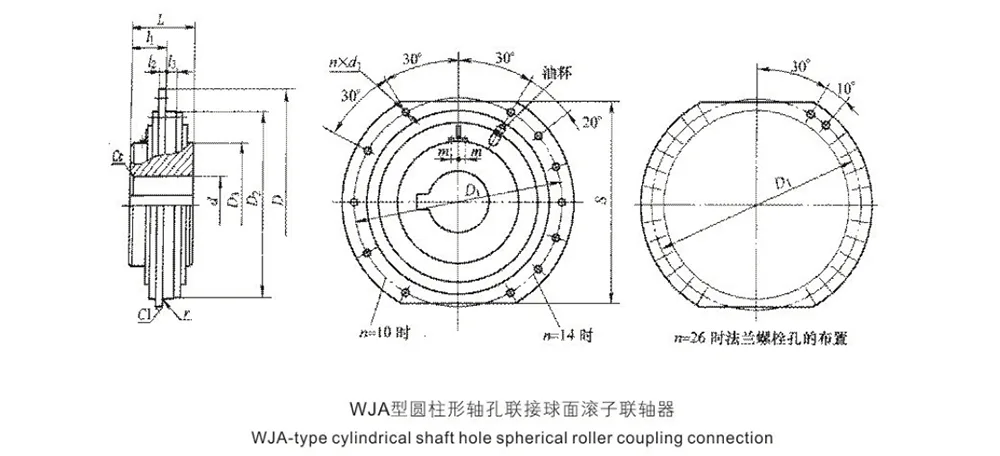

O furo do eixo, a forma de conexão e as dimensões do acoplamento tipo WJA devem estar em conformidade com o furo do eixo tipo J1 e a chaveta tipo A ou tipo B especificados em GB/T 3852—1997, e a rugosidade da superfície Ra do furo do eixo não deve exceder 3,2μm.
Rebarbe o acoplamento antes da instalação. Durante a montagem, aplique graxa lubrificante nas cavidades dos rolos.

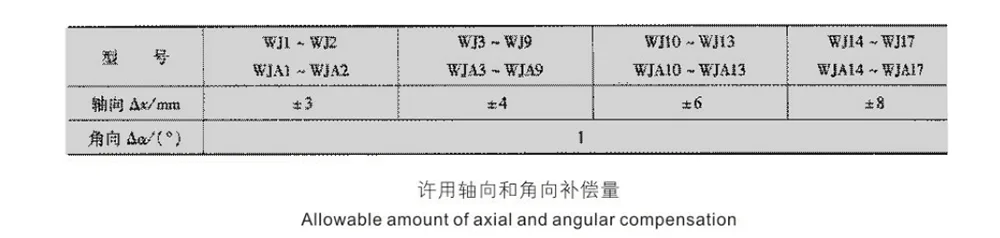

Após a montagem, cada meio-acoplamento deverá ser capaz de girar livremente e se mover axialmente pelo valor Δx especificado na Tabela 4-107.
Q1: Quais são as principais vantagens do acoplamento esférico de rolos tipo WJA?
A1: O acoplamento esférico de rolos tipo WJA utiliza furos de eixo cilíndricos para conexão, apresentando alta versatilidade e alinhamento de montagem simples. Ele também mantém a capacidade de compensação de deslocamento multidimensional do acoplamento esférico de rolos, equilibrando a facilidade de instalação com a estabilidade da transmissão. Ele é projetado especificamente para se adaptar às caixas de engrenagens, tambores e mecanismos de transmissão do motor de vários equipamentos pesados.
Q2: Pode ser usado por muito tempo em ambientes externos empoeirados, oleosos e úmidos?
A2: O produto está equipado com uma estrutura de vedação reforçada, que pode prevenir eficazmente a entrada de poeira, óleo e vapor de água na estrutura interna. Ao mesmo tempo, possui excelente resistência às mudanças de temperatura em altas e baixas temperaturas e pode ser adaptado a condições de trabalho complexas e adversas, como áreas abertas ao ar livre, oficinas empoeiradas e oleosas, etc., para operação de longo prazo.
Q3: Este produto pode ser adequado para equipamentos de carga pesada que iniciam e param frequentemente e operam continuamente por 24 horas?
A3: O produto foi submetido a tratamento térmico geral para aumentar sua resistência e possui excelente resistência à fadiga. Ele pode suportar o impacto de partidas e paradas frequentes, bem como operação contínua de longo prazo com carga total. A potência de saída é estável, a taxa de falhas é baixa e é adequada para modos de operação industrial de alta intensidade.
- Q4: Como a vantagem da tecnologia de processamento do produto do tipo WJA beneficia a operação do equipamento?
A4: Forjamento integrado + processamento de precisão CNC garantem a precisão geral da máquina, com pequeno erro de coaxialidade e sem instabilidade durante a operação; o tratamento de retificação fina da superfície de contato do rolo torna a malha mais suave, a perda de transmissão menor e é menos provável que se solte ou falhe durante um longo período de operação, reduzindo significativamente os custos de manutenção.
