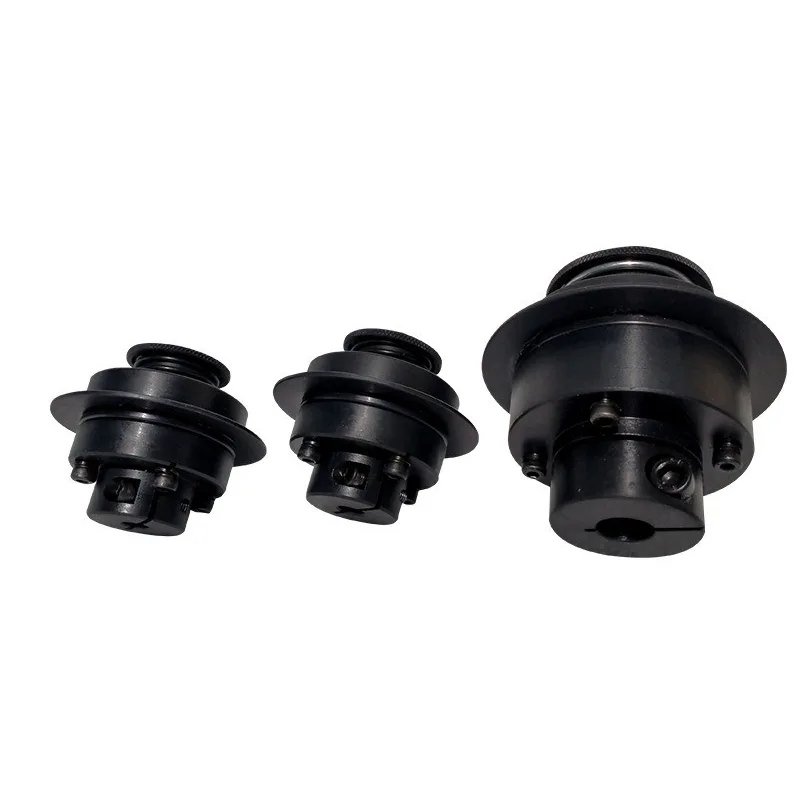

Limitador de torque tipo rolo

O limitador de torque tipo rolo é um componente de segurança mecânica amplamente utilizado em sistemas de transmissão industriais. Aproveitando uma estrutura madura de engate de rolos, consegue um controle de torque preciso; ao contrário dos dispositivos de segurança controlados eletronicamente, depende inteiramente de mecanismos mecânicos para executar ações de proteção contra sobrecarga.

Quando o equipamento encontra condições operacionais anormais, como emperramento, travamento ou carga excessiva, o dispositivo desliza e desengata automaticamente, interrompendo a transmissão de energia. Isso evita falhas na origem, protegendo componentes críticos — como motores, redutores e fusos — contra problemas como quebra de eixo ou fratura de componentes.

Especificações

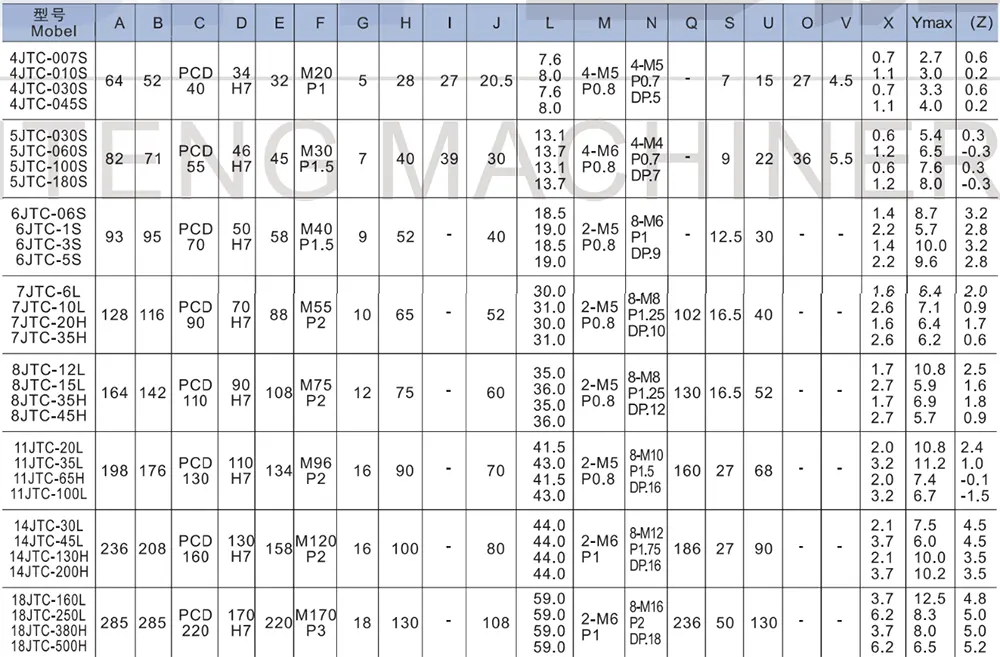

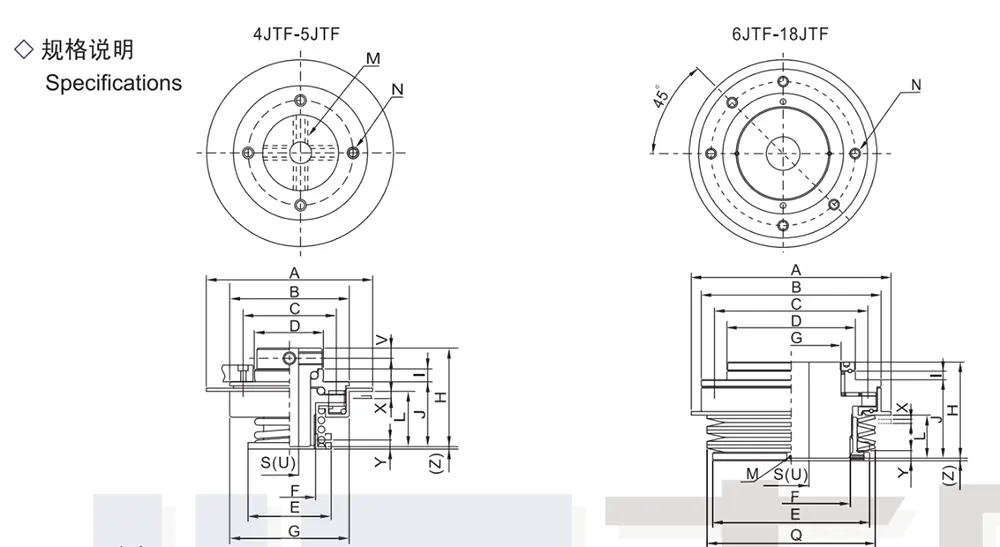

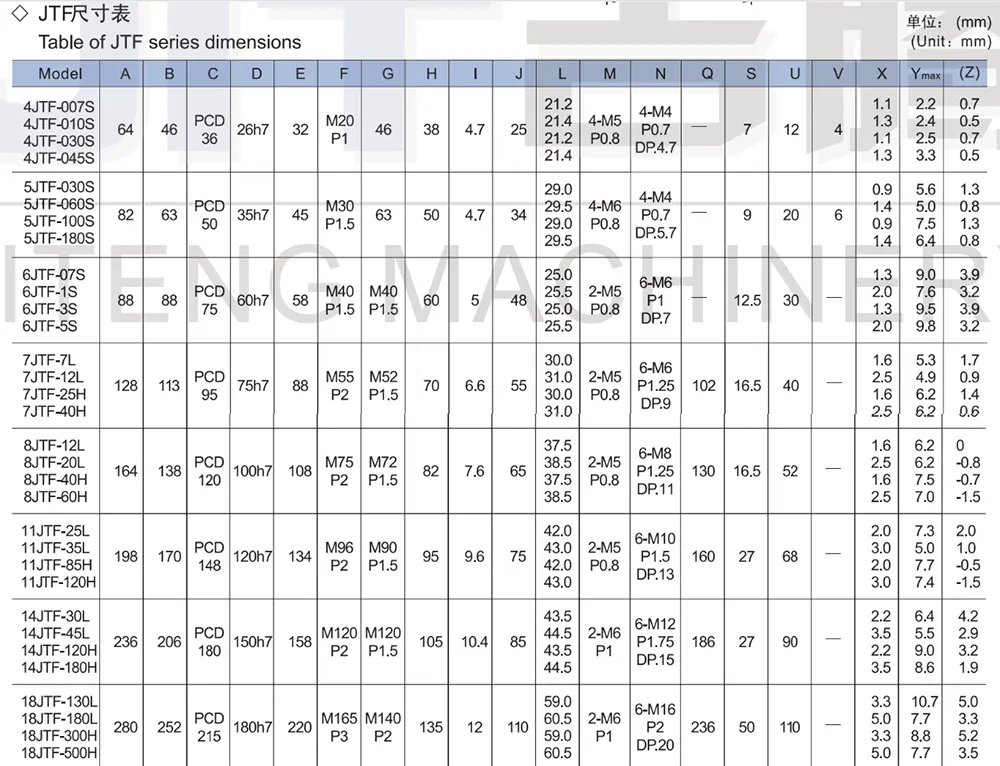

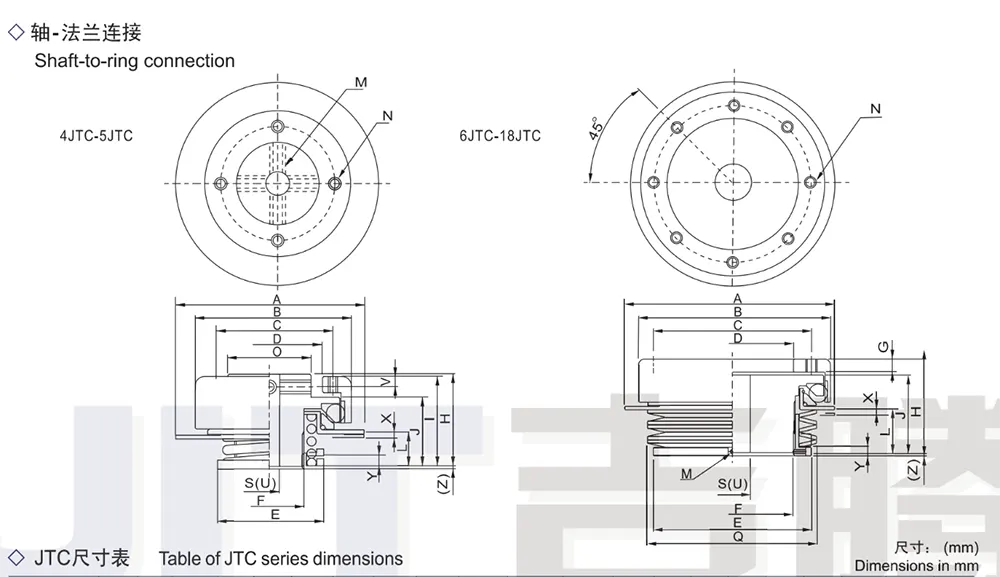

(M): Diâmetro do furo e passo dos parafusos de fixação dentro da porca de ajuste de torque.

(N): Profundidade dos furos dos parafusos de montagem.

(S): Dimensão dos furos pré-perfurados.

(U): Diâmetro máximo do furo usinável.

(X): Distância de ressalto da placa de pressão de detecção quando ocorre sobrecarga.

(Ymax): Comprimento máximo de travamento da porca de ajuste de torque.

(Z): Altura da porca de ajuste de torque quando a mola está descarregada.

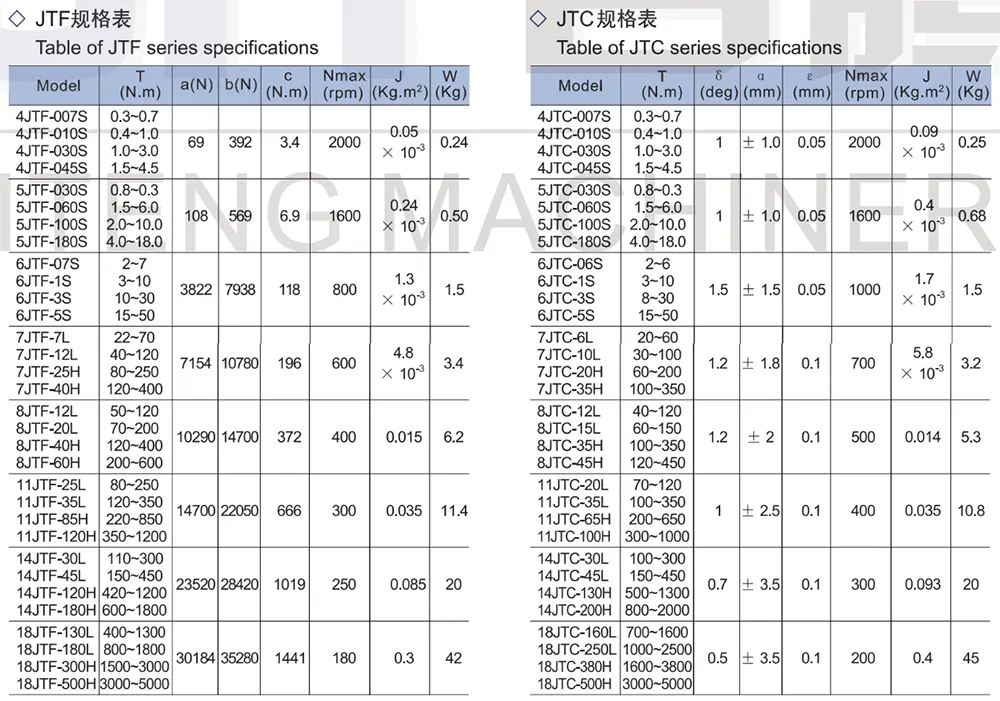

(T): Faixa de ajuste do torque de desligamento. (δ): Erro máximo de desalinhamento angular permitido.

(α): Folga axial máxima permitida entre os dois centros do eixo conectados.

(ε): Erro máximo permitido de desalinhamento paralelo (offset).

(Nmax): Velocidade rotacional máxima permitida.

(J): Momento de inércia do limitador de torque.

(W): Peso.

Nota 1: O erro de folga é determinado com base no conjunto de dimensões H, que fornece a distância axial máxima permitida do eixo.

Nota 2: O erro de desalinhamento paralelo (offset) indica a tolerância máxima das esferas de aço transmissoras de torque.

Nota 3: Para operação em velocidades superiores a Nmax (RPM), consulte nossa empresa.

Estrutura do Produto e Princípios Operacionais

O limitador de torque tipo rolo apresenta um design integrado puramente mecânico. Baseia-se no engate e desengate físico para fornecer proteção contra sobrecarga; sua lógica de funcionamento é simples e confiável, garantindo baixo risco de falha mesmo durante uso prolongado.

- Estrutura central de engate: A unidade emprega um mecanismo de transmissão de engate de rolo por toda parte. Seus componentes são usinados com precisão com folgas de engate otimizadas, permitindo uma transmissão de torque estável em condições normais e garantindo o bom funcionamento do equipamento.

- Princípio de desengate por sobrecarga: Quando o equipamento emperra, trava ou a carga ultrapassa o limite predefinido, os roletes internos são deslocados pela força aplicada. O dispositivo desliza e desengata automaticamente, cortando rapidamente a transmissão de energia e evitando que cargas de choque sejam transmitidas diretamente ao fuso e ao motor.

- Lógica de Reset e Recuperação: Depois que a falha do equipamento for eliminada e a carga retornar aos níveis normais, o dispositivo pode rapidamente reativar e redefinir para seu estado normal de transmissão sem exigir a desmontagem de toda a máquina. Isto reduz significativamente o tempo de inatividade necessário para manutenção.

Funções principais e recursos de ajuste

- Configuração precisa de torque: Suporta ajuste contínuo e flexível dos valores de torque, permitindo a definição precisa do limite de proteção do equipamento. Os operadores podem configurar livremente os parâmetros para corresponder à carga específica, à potência de saída e ao nível de segurança exigido do equipamento.

- Resposta rápida à sobrecarga: No caso de condições anormais - como travamento, obstrução de material ou sobrecarga - o limitador de torque do tipo rolo executa uma ação instantânea de desengate e corte de energia. A sua resposta altamente sensível bloqueia imediatamente as forças de choque, protegendo assim os componentes críticos de toda a máquina.

- Projeto de Controle Puramente Mecânico: A unidade possui uma estrutura totalmente mecânica; não contém controladores eletrônicos, sensores ou outros componentes elétricos. Não necessitando de fonte de alimentação externa ou sinais de controle, elimina fundamentalmente possíveis riscos de falha associados ao envelhecimento do circuito ou mau funcionamento do sinal. Adaptabilidade Ambiental e Vantagens de Instalação

Otimizado para as complexas condições operacionais encontradas em oficinas, este dispositivo apresenta forte imunidade a interferências e ampla versatilidade de instalação, tornando-o compatível com uma ampla variedade de configurações de transmissão e montagem.

- Tolerância a Ambientes Adversos: Possui excepcional resistência a interferências; ele mantém uma operação estável mesmo em condições que envolvem grande acúmulo de poeira, contaminação por óleo ou vibração contínua do equipamento, tornando-o adequado para todos os tipos de ambientes de produção adversos.

- Design de corpo compacto: A estrutura geral é simplificada e compacta - significativamente menor em volume do que os tradicionais limitadores de torque do tipo fricção - garantindo que não ocupe espaço excessivo de instalação e seja adequada para layouts compactos de equipamentos automatizados.

- Compatibilidade de montagem versátil: Estrutura altamente versátil, acomoda vários métodos de montagem de transmissão padrão - incluindo montagem em extremidade de eixo, montagem em flange e acionamentos por corrente ou correia - tornando-o compatível com a grande maioria dos sistemas de transmissão.

Vantagens de desempenho

- Precisão de controle de alto torque: apresenta limites de proteção claros e precisos; sob cargas normais, a transmissão de energia ocorre com perda zero e eficiência estável. Em situações críticas de sobrecarga, pode interromper a transmissão de energia em milissegundos, garantindo uma proteção estável e confiável.

- Resistência ao Choque e Resistência à Fadiga: Capaz de suportar as cargas alternadas geradas pelas frequentes partidas e paradas do equipamento, bem como as cargas de choque instantâneas causadas por atolamentos de materiais. Sua resistência superior à fadiga prolonga efetivamente a vida útil geral do limitador de torque do tipo rolo.

- Reinicialização suave sem carga: depois que uma falha de sobrecarga é eliminada, o dispositivo reinicia suavemente em condições sem carga, evitando problemas como travamento ou falha de reinicialização, ajudando assim as linhas de produção a retomarem rapidamente seu ritmo operacional.

Campos de aplicação

- Máquinas de transporte: Transportadores de materiais diversos, guinchos e equipamentos de alimentação; projetado especificamente para resolver problemas repentinos de sobrecarga causados ​​por acúmulo ou obstrução de material durante o processo de transporte.

- Equipamentos de processamento da indústria leve: máquinas de embalagem, máquinas para marcenaria e máquinas de impressão; ideal para as condições operacionais típicas de equipamentos industriais leves, que envolvem partidas/paradas de alta frequência e suscetibilidade a paradas instantâneas.

- Equipamentos Químicos e de Automação: Sistemas de transmissão química, linhas de montagem automatizadas e equipamentos de processamento inteligente; fornece proteção de segurança contra sobrecarga 24 horas por dia, 7 dias por semana, para linhas de produção industriais que exigem operação contínua e ininterrupta.

Perguntas frequentes

- Q1: Qual é a diferença entre um limitador de torque do tipo rolo e um limitador de torque do tipo fricção?

A1: O mecanismo tipo rolo utiliza rolos de liga de aço para transmissão de engate positivo, contando com uma estrutura mecânica precisa para desengate; isso resulta em precisão de torque superior e excelente repetibilidade. Em contraste, o mecanismo do tipo fricção depende do deslizamento das placas de fricção para proteção contra sobrecarga, o que normalmente produz menor precisão e é propenso ao desgaste. O modelo do tipo rolo é, portanto, mais adequado para equipamentos automatizados sujeitos a travamentos frequentes, ciclos start-stop de alta frequência ou aplicações que exigem um alto grau de precisão de proteção.

- Q2: É necessário um sensor para operação?

A2: Este produto é um protetor de sobrecarga puramente mecânico; não requer sensores, módulos de controle eletrônico ou fontes de alimentação externas. Ele depende exclusivamente de sua estrutura interna de rolos para lidar com a transmissão de energia e o desengate por sobrecarga. Este projeto oferece resistência superior a interferências, tornando-o altamente adequado para ambientes operacionais severos – como aqueles que envolvem poeira, contaminação por óleo ou alta umidade – onde os componentes de controle eletrônico seriam inadequados.

- Q3: Sob quais condições de operação o Limitador de Torque Tipo Rolo não é recomendado?

A3: Não é adequado para aplicações que envolvam deslizamento prolongado e contínuo. Se o equipamento exigir um amortecimento sustentado das condições de sobrecarga – em vez de uma interrupção instantânea da força – recomendamos optar por um mecanismo do tipo fricção. O mecanismo do tipo rolo é mais adequado para cenários que envolvem paralisação instantânea, obstrução de material ou requisitos de proteção contra sobrecarga repentina e abrupta.

- Q4: Qual é a vida útil aproximada e que manutenção de rotina é necessária?

A4: Os rolos de liga de aço são altamente resistentes ao desgaste e à compressão; sob condições normais de operação, sua vida útil excede significativamente a dos produtos padrão do tipo fricção. A manutenção de rotina não requer lubrificação frequente; os usuários simplesmente precisam limpar periodicamente a poeira da superfície e resíduos de óleo e verificar o valor de ajuste do torque. Consequentemente, os custos de manutenção são extremamente baixos.
