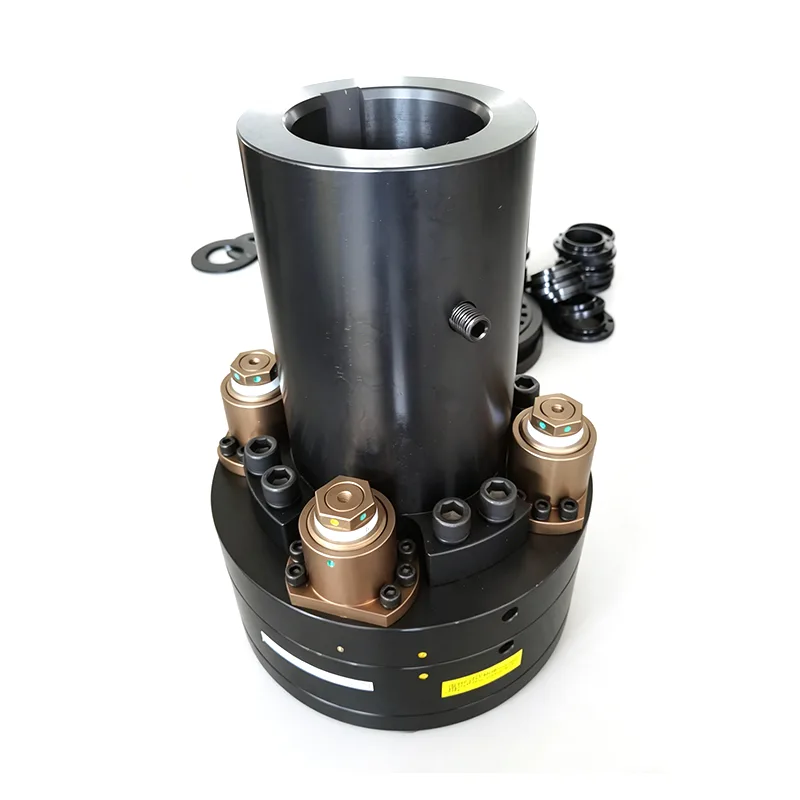

O limitador de torque tipo pino é um componente de proteção contra sobrecarga puramente mecânico e de alta rigidez - atualmente um dos dispositivos de limitação e segurança mais versáteis utilizados em sistemas de transmissão de energia industriais. Aproveitando um projeto estrutural que combina molas prato com pinos interligados, ele consegue transmissão de potência com folga zero. Ao contrário dos produtos convencionais do tipo esfera ou rolo, este projeto oferece rigidez geral de transmissão superior e resistência excepcional a cargas de impacto. Caso o equipamento encontre condições de sobrecarga – como emperramento ou picos repentinos de carga – os pinos internos se desengatam automaticamente para aliviar a pressão, interrompendo instantaneamente a transmissão de energia e evitando assim falhas críticas do equipamento, como fraturas do eixo de transmissão ou danos nas engrenagens.
1. Alto desempenho de custo geral. Os componentes principais do limitador de torque tipo pino apresentam excelente durabilidade com baixa frequência de substituição, reduzindo despesas com aquisição de peças sobressalentes.
2.Estrutura simples permite fácil desmontagem e manutenção. Nenhum equipamento profissional sofisticado é necessário, reduzindo os custos de mão de obra para manutenção.
3. Efetivamente evitar quebra de eixo, fratura de engrenagem e danos ao equipamento, reduzindo significativamente os custos de manutenção e perdas por tempo de inatividade de produção.
4. Gama completa de especificações para correspondência de modelos personalizados, evitando custos desnecessários causados por redundância excessiva de desempenho.
Os dedais são pressionados nas ranhuras de posicionamento do disco acionado por molas prato. Os discos motrizes e acionados se ajustam firmemente para transmitir torque de forma constante e sem folga.
O aumento repentino ou a parada da carga fazem com que o torque real exceda o limite predefinido. Os dedais são empurrados contra a pressão da mola, separando os dois discos instantaneamente e interrompendo a transmissão de energia.
Após a solução de problemas, alinhe a posição de fixação girando o flange enquanto o equipamento para de funcionar. Pressione para reiniciar e retomar a transmissão de energia.
A estrutura em malha proporciona alta rigidez de transmissão. Nenhuma folga ou vibração surge durante a partida, parada e mudança de velocidade, alcançando uma saída de potência constante e uniforme. O limitador de torque tipo pino funciona de maneira confiável na rotação para frente e para trás sem falha de transmissão ao mudar de direção e suporta modos de operação de velocidade constante, intermitente e de impacto.
Equipado com estrutura de ajuste calibrada. Gire a porca para ajustar linearmente a pré-carga da mola prato, com níveis de torque distintos visíveis. O comissionamento fácil não requer ferramentas sofisticadas, permitindo a rápida configuração de limites de proteção no local para atender a diversos requisitos de proteção de carga.
A estrutura totalmente vedada impede a entrada de poeira, umidade e óleo nos componentes internos. Feito de materiais metálicos, o limitador de torque tipo pino resiste a temperaturas extremas e vibrações mecânicas, garantindo operação estável e duradoura em ambientes agressivos, como minas, fábricas de produtos químicos e oficinas ao ar livre.
1. P: Qual é o princípio operacional básico do limitador de torque tipo pino?
A: Durante a operação normal, as molas prato pressionam os pinos firmemente nas ranhuras de posicionamento da placa acionada; a placa motriz e a placa acionada permanecem em contato próximo, garantindo uma transmissão de torque estável e sem folga. Quando a carga aumenta ou o equipamento emperra – fazendo com que o torque real exceda o limite predefinido – os pinos superam a pressão da mola e se desengatam. Isto faz com que as placas motrizes e acionadas se separem rapidamente, interrompendo assim a transmissão de potência. Uma vez eliminada a falha, a unidade pode ser reinicializada para retomar a transmissão normal, parando o equipamento, alinhando o flange com as ranhuras de engate e aplicando pressão para reinicializar os pinos.
2. P: O produto apresenta folga de transmissão ou problemas de vibração durante a operação?
R: O limitador de torque tipo pino apresenta uma estrutura de malha de precisão que fornece alta rigidez geral de transmissão. Ele opera sem qualquer folga de transmissão durante a inicialização, desligamento ou alterações de velocidade do equipamento. A unidade funciona suavemente, sem vibração perceptível, fornecendo potência uniforme e estável, garantindo assim a operação contínua e confiável do sistema de transmissão.
3. P: Este produto pode ser usado de forma eficaz em equipamentos que requerem alternância entre rotação direta e reversa?
R: Este limitador de torque tipo pino suporta operação bidirecional (para frente e para trás). Ele não apresenta falhas de transmissão ou problemas de congestionamento ao mudar de direção. Além disso, é compatível com uma ampla gama de modos de operação – incluindo operação contínua em velocidade constante, serviço intermitente e aplicações que envolvem cargas de impacto – tornando-o adequado para um amplo espectro de condições de trabalho.
4. P: Este produto pode ser usado em ambientes agressivos que envolvam contaminação por poeira, umidade ou óleo?
R: O produto apresenta uma estrutura totalmente vedada projetada para evitar que poeira, umidade e contaminantes de óleo penetrem e afetem os componentes internos. Construída inteiramente com materiais metálicos, a unidade é resistente a temperaturas extremas e vibrações mecânicas, permitindo-lhe operar de forma estável durante longos períodos em ambientes industriais complexos, como minas, fábricas de produtos químicos e oficinas ao ar livre.
5. P: Que manutenção de rotina é necessária e o processo geral de manutenção é difícil?
R: O produto apresenta uma estrutura simples que permite fácil desmontagem e montagem. Os procedimentos de manutenção de rotina são simples e não requerem operações complexas ou ferramentas especializadas. Graças ao seu design de proteção totalmente vedado, os componentes internos ficam bem protegidos contra contaminantes externos; consequentemente, em condições normais de operação, os requisitos de manutenção são mínimos, resultando em custos operacionais e de manutenção globais mais baixos a longo prazo.
6. P: Quais tipos de equipamentos de transmissão são mais adequados para uso com este produto?
R: Em virtude de sua alta rigidez de transmissão, resistência a choques e capacidades superiores de vedação e proteção, o limitador de torque tipo pino é adequado para vários tipos de equipamentos de transmissão operando em ambientes de mineração, químicos e externos. É particularmente ideal para máquinas que exigem mudanças de direção frequentes, operação intermitente ou capacidade de suportar cargas de impacto transitórias, bem como para equipamentos situados em ambientes de campo caracterizados por muita poeira, contaminação por óleo ou alta umidade.
