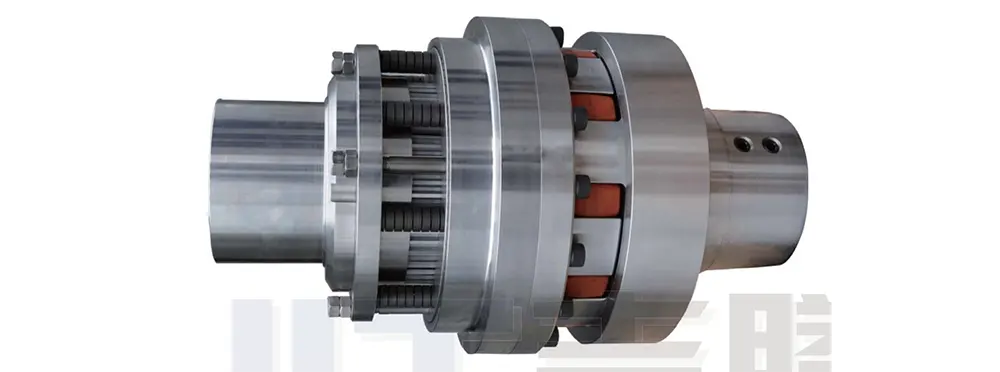

Limitador de torque de fricção multiplacas

O limitador de torque de fricção multiplaca é um componente composto de proteção contra sobrecarga do tipo escorregamento desenvolvido especificamente para condições operacionais de serviço pesado e torque médio a alto. Ao contrário dos limitadores de fricção convencionais de placa única ou multiplaca padrão, nosso projeto emprega uma estrutura de disco de fricção empilhada e multicamadas. Esta configuração maximiza a área de superfície de atrito efetiva em uma área de instalação extremamente compacta, permitindo lidar com cargas de torque substanciais que chegam a milhares de Newton-metros.

Além de oferecer uma ampla gama de configurações de torque ajustáveis ​​e adequação para operação contínua em velocidade média a alta, a unidade possui placas de fricção secas isentas de amianto. Essas placas possuem inerentemente propriedades à prova de ferrugem, resistência ao desgaste e à prova de explosão, permitindo que o dispositivo seja implantado diretamente em ambientes operacionais complexos e perigosos sem a necessidade de quaisquer modificações adicionais.

Além disso, a unidade pode ser combinada com acoplamentos flexíveis para compensar vários desvios de alinhamento que surgem durante a instalação do equipamento. Isso o torna ideal para aplicações industriais de alta carga, como operações de mineração e sistemas de transporte em grande escala, servindo como um componente de proteção de segurança flexível e indispensável em sistemas de transmissão para serviços pesados.

Os discos de fricção são elementos de fricção do tipo seco, isentos de amianto e à prova de ferrugem, adequados para aplicações à prova de explosão, com excelente resistência ao desgaste e longa vida útil.

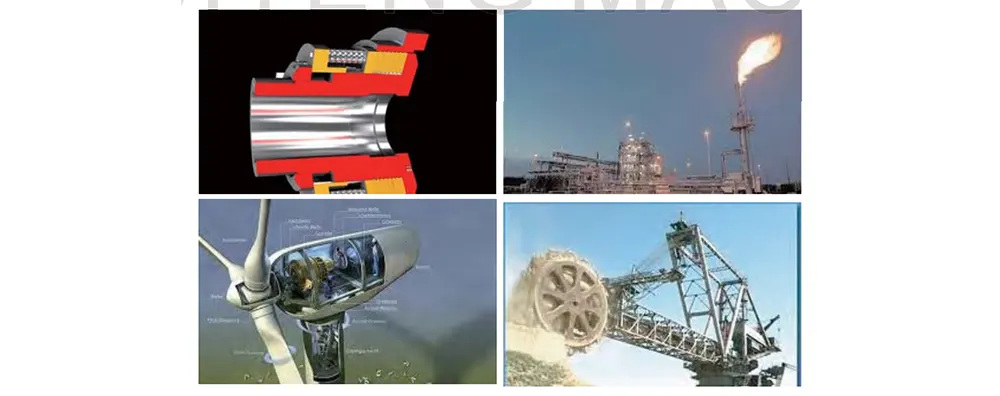

Exemplos de aplicações internacionais:

Limitador de torque multidisco

Utilizado em qualquer aplicação que necessite proteção contra deslizamento contra sobrecarga (torque excessivo), evitando danos ao equipamento e evitando perdas por tempo de inatividade.

- Instalações industriais / Controle de exaustão de usinas (Siemens, GE)

- Linhas de montagem (Niles-Simmons)

- Indústria de máquinas para mineração de carvão (ThyssenKrupp, Grabe)

- Geração de energia eólica (Samsung, Siemens, Bard, GE)

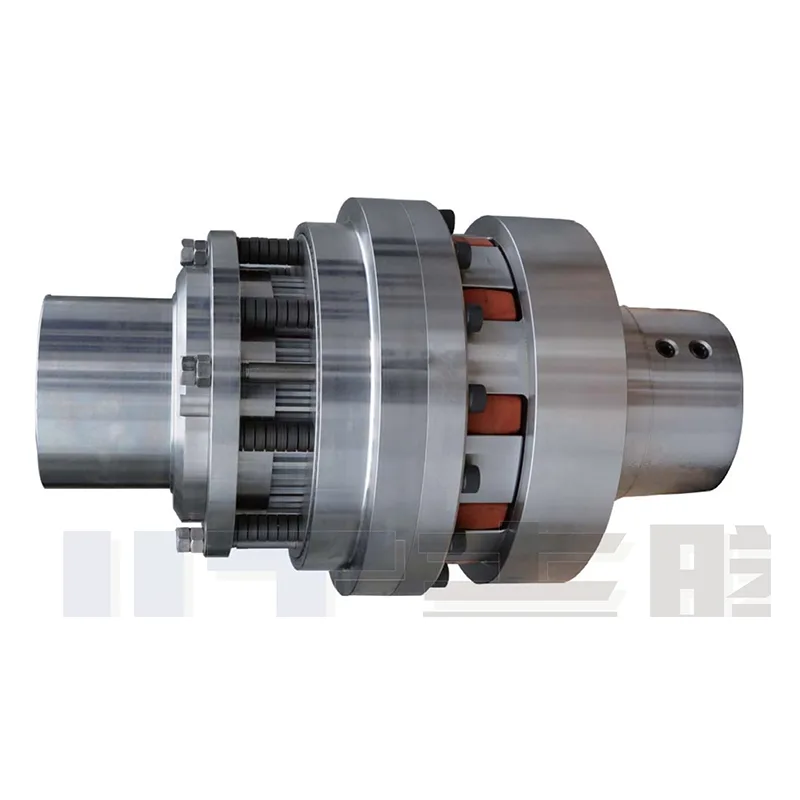

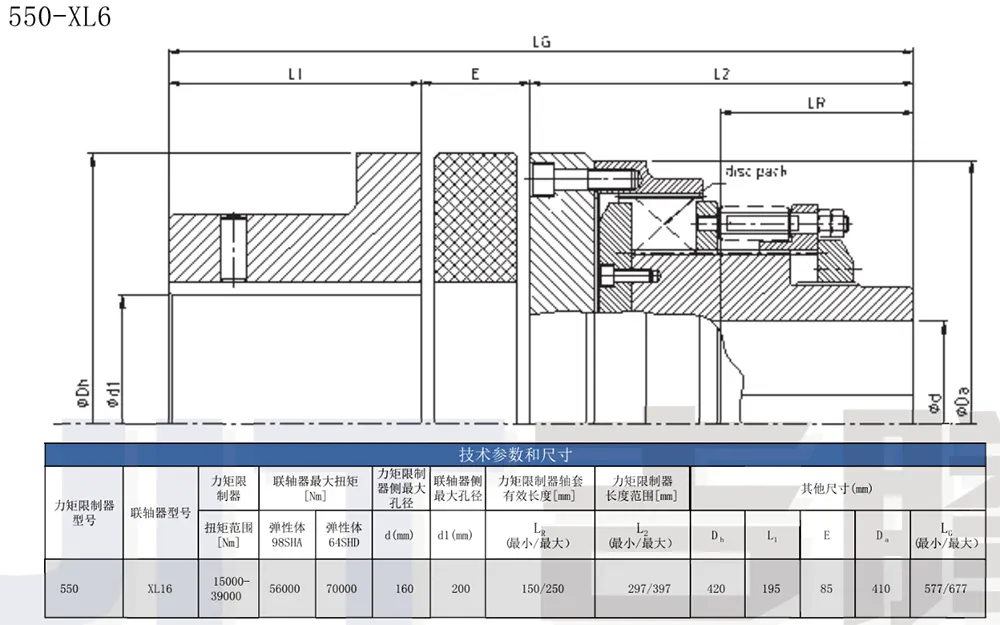

Combinação de limitador de torque multidisco e acoplamento flexível de mandíbula (Spider) (1)

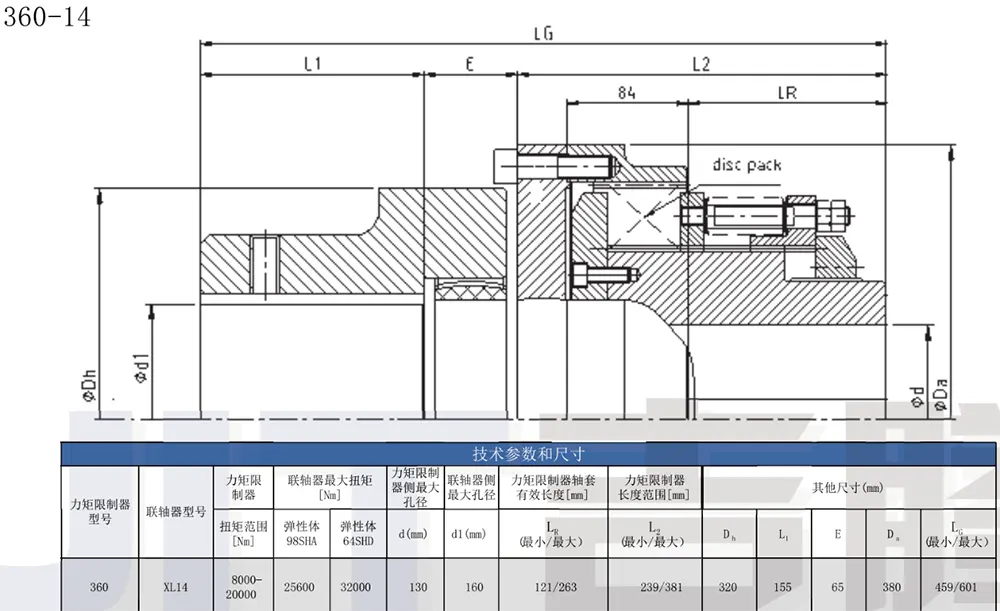

Combinação de limitador de torque multidisco e acoplamento flexível de mandíbula (Spider) (2)

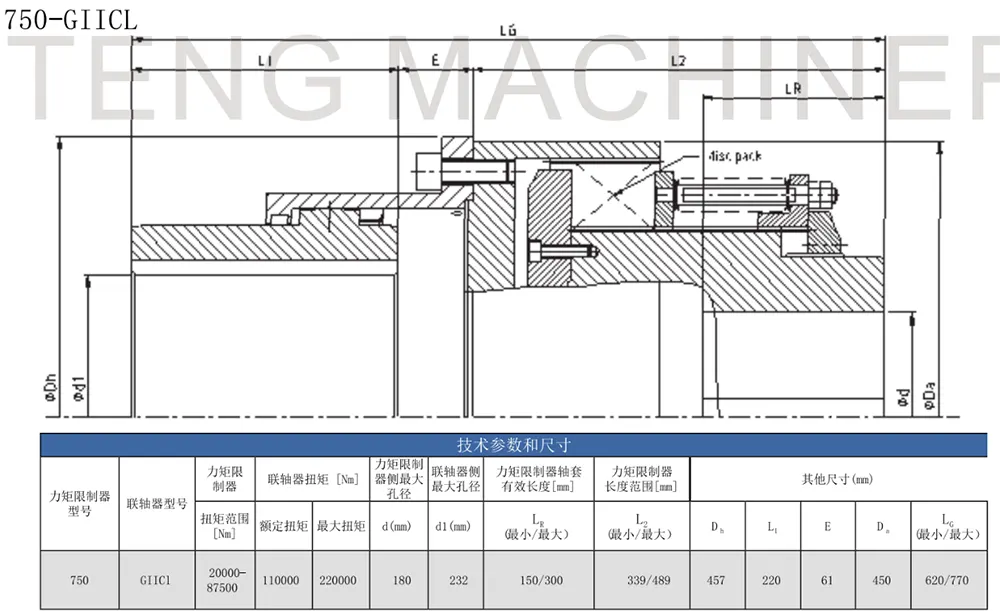

Combinação de limitador de torque multidisco e acoplamento flexível de mandíbula (Spider) (3)

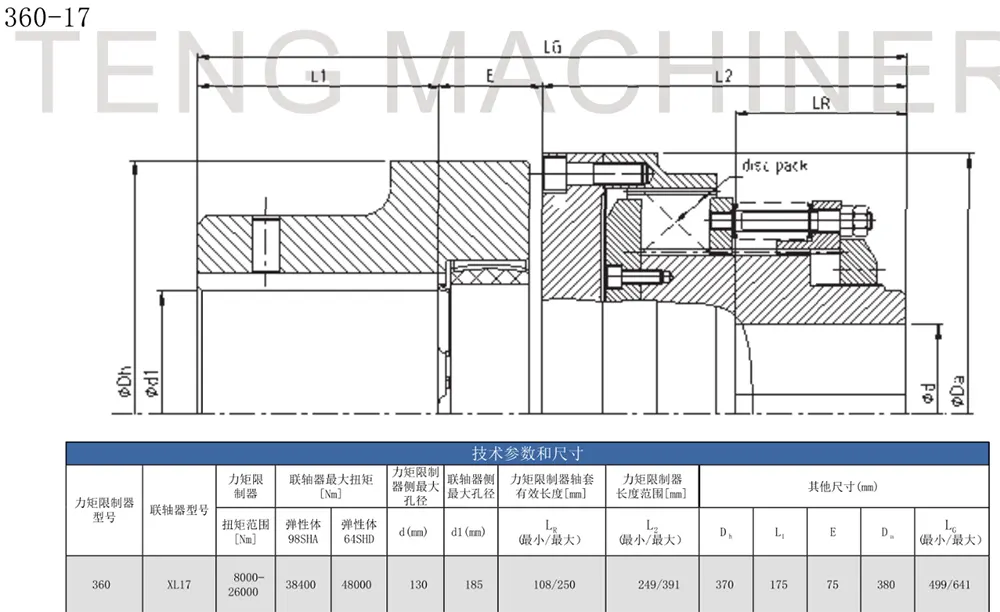

Combinação de limitador de torque multidisco e acoplamento de engrenagem totalmente em aço (4)

Exemplos típicos de aplicação de limitador de torque de fricção de placas múltiplas

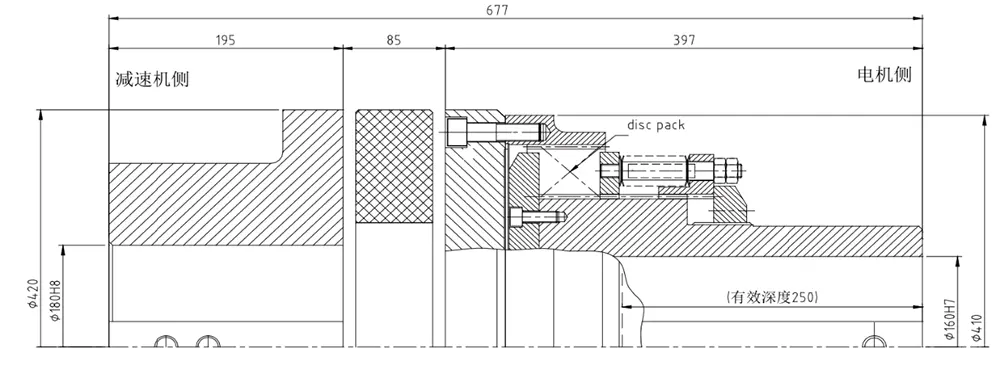

Utilizado para acionamento de um transportador de 525 kW, instalado entre o motor e o redutor.

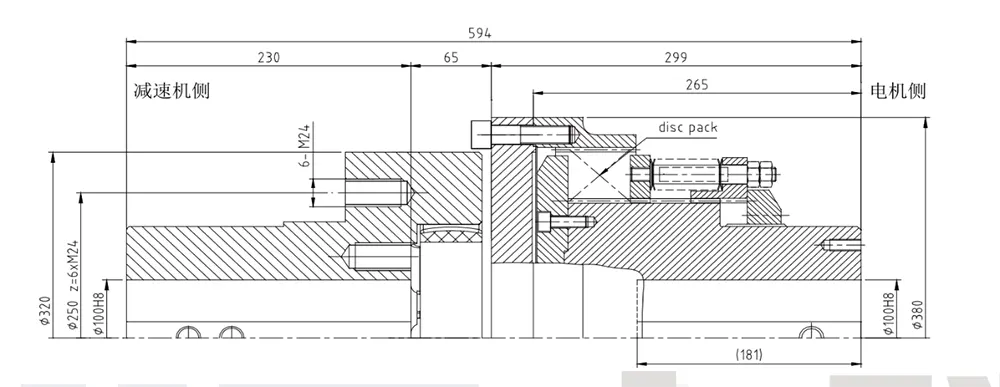

Utilizado para acionamento de um transportador de 800 kW, instalado entre o motor e o redutor.

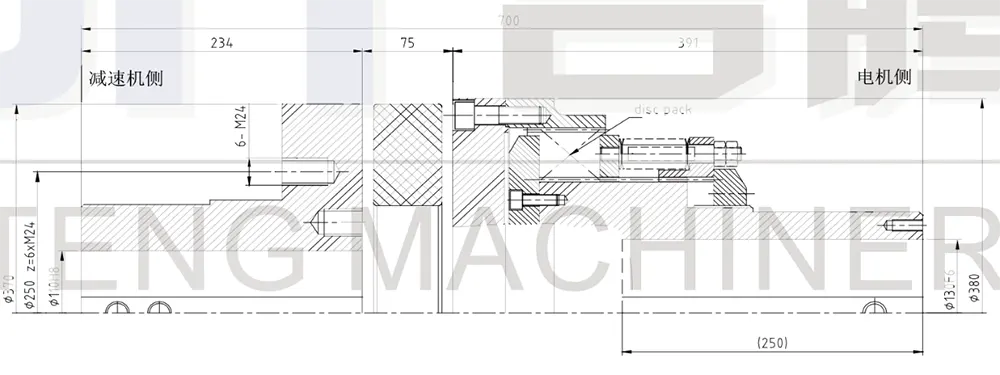

Utilizado para acionamento de transportadores de 1.000 kW a 1.200 kW, instalados entre o motor e a caixa de engrenagens.

Especificações Técnicas e Adaptabilidade

O limitador de torque de fricção multiplaca demonstra adaptabilidade excepcional em parâmetros, métodos de conexão, velocidades de rotação e compatibilidade geral. Ele é capaz de atender aos requisitos operacionais e de instalação da grande maioria dos equipamentos pesados, suportando opções de seleção padronizadas e personalizações personalizadas e não padronizadas.

- Faixa de carga de torque: os modelos padrão cobrem o espectro de torque médio a alto, visando principalmente aplicações em equipamentos pesados. Para cenários especializados de carga ultra-alta, oferecemos serviços de personalização sob medida com base nos parâmetros reais de torque e nas curvas de carga do equipamento do cliente, garantindo compatibilidade abrangente com todos os tipos de ambientes operacionais de serviço pesado.

- Métodos de conexão da extremidade do eixo: compatível com os dois esquemas de montagem mais prevalentes no mercado: pode utilizar uma conexão de furo chaveado padrão - adequada para eixos de transmissão convencionais - ou ser emparelhado com um conjunto de travamento sem chave (bucha de expansão) para obter uma conexão sem chave, que é ideal para equipamentos de transmissão de alta precisão e folga zero e acomoda uma ampla variedade de diâmetros de eixo.

- Adaptabilidade à velocidade rotacional: Os modelos padrão são capazes de atender diretamente às demandas operacionais contínuas e ininterruptas de equipamentos de média a alta velocidade. Caso a velocidade nominal do equipamento exceda o limite superior do modelo padrão, podemos otimizar especificamente os materiais de fricção e a estrutura interna da mola para criar uma solução personalizada de alta velocidade, resolvendo efetivamente os desafios associados à proteção contra sobrecarga em aplicações de alta velocidade.

- Compensação de desalinhamento de instalação: O produto pode ser integrado a vários tipos de acoplamentos flexíveis para absorver e compensar com eficácia deslocamentos axiais, desvios radiais e desalinhamentos angulares que ocorrem durante o processo de montagem. Isto reduz os requisitos rigorosos de coaxialidade durante a montagem do equipamento e ajuda a minimizar os custos de instalação e comissionamento.

Principais vantagens

Comparado aos limitadores de torque de fricção de placa única padrão e do tipo de retenção tradicional, o Limitador de torque de fricção de placa múltipla demonstra vantagens excepcionais em três dimensões principais: capacidade de carga, precisão de ajuste e resiliência ambiental. Ele foi projetado especificamente para abordar pontos críticos da indústria associados a equipamentos pesados, como a dificuldade de proteção contra sobrecarga, a suscetibilidade ao desgaste e as limitações operacionais impostas por condições de trabalho adversas.

1. Alta densidade de torque: acomodando cargas pesadas em espaços confinados

Utilizando uma estrutura de discos de fricção empilhados multicamadas, a unidade aumenta significativamente a área geral de contato de fricção. Sem aumentar as dimensões externas do produto ou exigir espaço de instalação adicional, ele pode transmitir de forma confiável cargas de torque massivas, atingindo níveis de vários milhares de Newton-metros (N·m). Isto o torna ideal para máquinas industriais pesadas, como sistemas de transporte de grande escala e equipamentos de mineração, resolvendo efetivamente o desafio do espaço de instalação limitado frequentemente encontrado em máquinas pesadas.

2. Ajuste preciso de torque e alta repetibilidade dos limites de proteção

Os operadores podem ajustar o torque de deslizamento em uma ampla faixa simplesmente ajustando a pressão interna de pré-carga da mola. Os parâmetros definidos apresentam alta repetibilidade e margens de erro extremamente baixas, garantindo uma transmissão de energia eficiente e estável sob cargas operacionais normais. No caso de uma sobrecarga repentina, as superfícies de fricção deslizam instantaneamente para dissipar a força, proporcionando proteção imediata no limite crítico de sobrecarga e, ao mesmo tempo, equilibrando a eficiência da transmissão com a segurança do equipamento.

3. Desempenho superior do material: adaptado para ambientes agressivos e com risco de explosão

A unidade vem de fábrica com discos de fricção seca de nível industrial e sem amianto. Ao evitar materiais de fricção tradicionais e de qualidade inferior, as superfícies dos discos apresentam propriedades inerentes à prova de ferrugem e resistência ao desgaste, resultando numa vida útil muito superior à dos componentes de fricção padrão. A estrutura geral do produto foi otimizada para ambientes operacionais exigentes; não necessitando de acessórios de vedação adicionais ou modificações estruturais, ele pode ser implantado diretamente em zonas de trabalho especiais caracterizadas por forte acúmulo de poeira, contaminação por óleo ou requisitos rígidos à prova de explosão.

Perguntas frequentes

- Q1: Qual é a diferença fundamental entre o limitador de torque de fricção multiplaca e um limitador de torque do tipo fricção padrão?

A1: Os limitadores de fricção padrão normalmente empregam uma estrutura de placa única, tornando-os adequados apenas para cargas leves a médias e equipamentos de pequeno a médio porte. Em contraste, o modelo multiplaca para serviço pesado utiliza uma estrutura de fricção multicamadas empilhada, resultando em densidade de torque significativamente maior. Em um volume físico equivalente, sua capacidade de suporte de carga é aumentada várias vezes — capaz de suportar cargas de torque massivas que chegam a milhares de N·m — e é projetada especificamente para aplicações pesadas, como máquinas de mineração e sistemas transportadores de grande escala.

- Q2: Esta unidade pode compensar desalinhamentos de instalação? É necessário adquirir um acoplamento separado também?

A2: O produto em si não possui uma função de compensação autocentrante inerente; portanto, deve ser combinado com um acoplamento flexível para operação colaborativa. Quando instalada em combinação, esta configuração compensa efetivamente três tipos de erros de instalação – axial, radial e angular – simplificando assim o processo de montagem. É ideal para máquinas pesadas de grande escala, onde é difícil obter controle preciso sobre a coaxialidade do eixo.

- Q3: É necessário modificar a estrutura de vedação para uso em ambientes perigosos (à prova de explosão)?

A3: Nenhuma modificação secundária é necessária. A unidade vem equipada de fábrica com revestimentos de fricção secos isentos de amianto, cujas propriedades do material atendem totalmente aos rigorosos requisitos de condições operacionais à prova de explosão. Consequentemente, a configuração padrão de fábrica da unidade pode ser implantada diretamente em ambientes industriais agressivos – incluindo aqueles caracterizados por poeira, riscos inflamáveis/explosivos, contaminação por óleo ou alta umidade – economizando assim o custo e o tempo normalmente associados à modernização estrutural.

- Q4: Vocês oferecem personalização para especificações de torque? As unidades podem ser fabricadas com base em desenhos de equipamentos específicos?

A4: Sim, a personalização é totalmente suportada. Além de nossas especificações de torque padrão, nossa equipe técnica pode projetar e projetar modelos especializados de alto torque, adaptados precisamente aos requisitos específicos do equipamento do cliente, levando em consideração fatores como torque nominal, capacidade de carga máxima e velocidade rotacional máxima. Além disso, oferecemos serviços de usinagem personalizados para acomodar diâmetros de eixo não padronizados e estruturas de conexão exclusivas.
