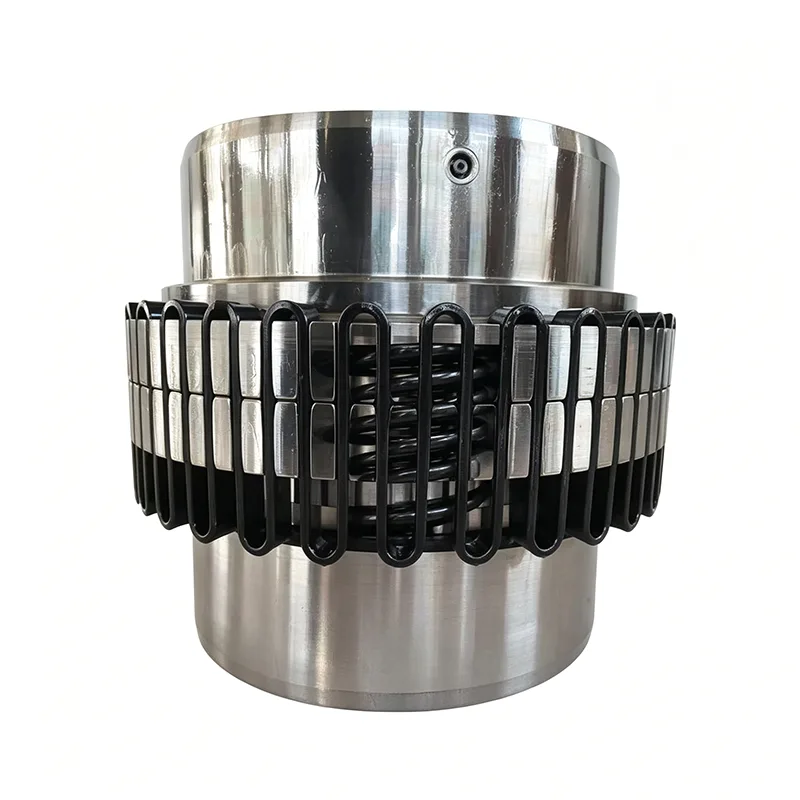

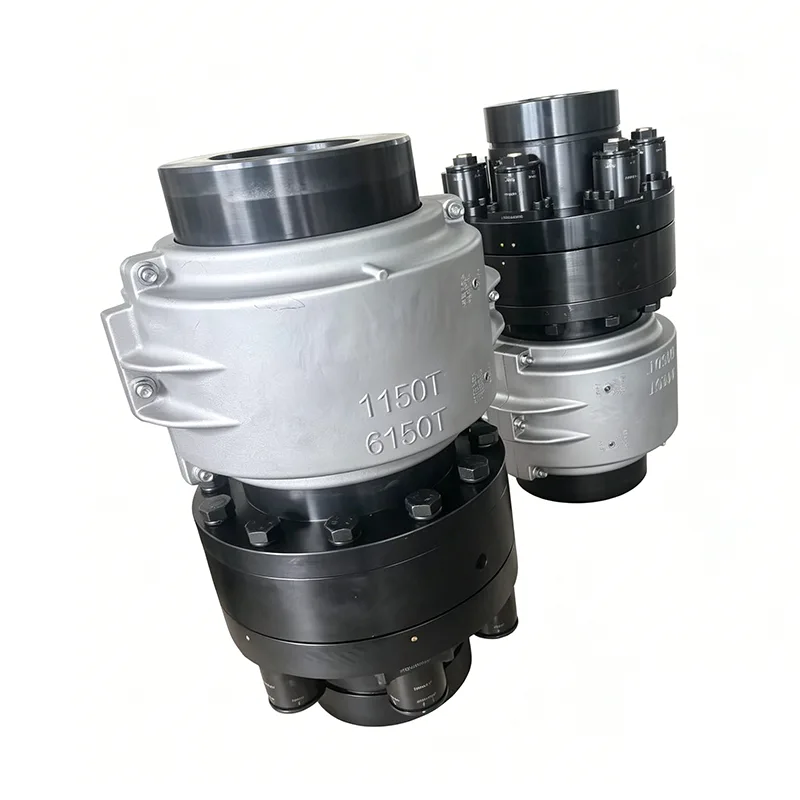

O acoplamento de mola serpentina da série JS representa um componente de transmissão de metal elástico de alto desempenho e rigidez variável. Ele serve como um produto de atualização avançado, projetado especificamente para substituir acoplamentos elásticos não metálicos em ambientes operacionais de serviço pesado e de média a alta velocidade. Ao contrário dos acoplamentos flexíveis feitos de borracha ou náilon – materiais propensos ao envelhecimento – este produto evita substâncias não metálicas perecíveis. Em vez disso, ele conta com tiras de molas serpentinas de alta resistência como seus principais elementos elásticos de transmissão de torque, utilizando a deformação elástica das molas para absorver choques e neutralizar a ressonância. O conjunto completo consiste em duas metades de acoplamento, uma caixa de cobertura protetora, anéis de vedação e tiras de mola em serpentina. A transmissão de potência é obtida através do engate entrelaçado das tiras de mola dentro das ranhuras das engrenagens do acoplamento, combinando assim a alta eficiência de transmissão dos acoplamentos rígidos com as capacidades de amortecimento e compensação dos acoplamentos flexíveis.

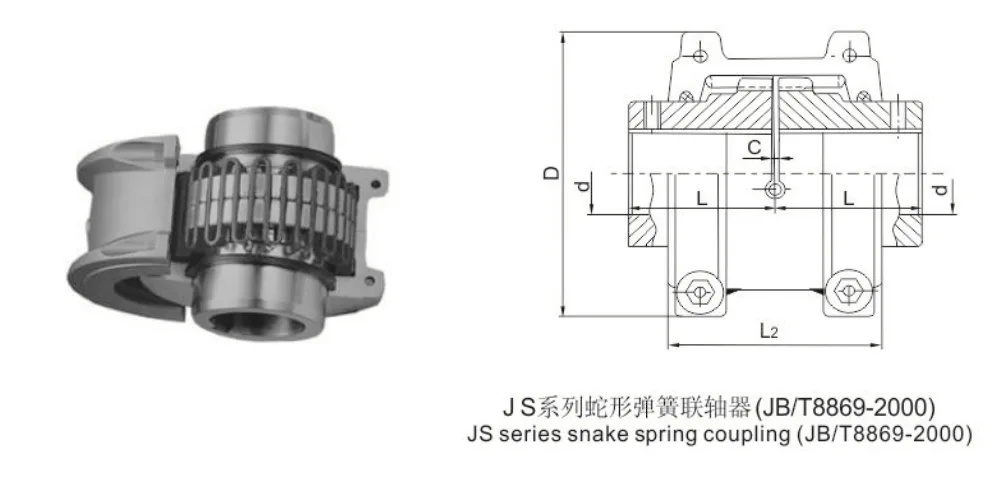

- Conjunto padrão completo: Uma unidade completa compreende duas metades de acoplamento, duas seções da caixa protetora externa, dois anéis de vedação à prova de poeira e tiras de mola em serpentina. O número total de peças é significativamente inferior ao de outros acoplamentos para serviços pesados com capacidades de carga equivalentes, resultando em uma taxa de falhas menor.
- Estrutura exclusiva de transmissão de torque axial: as tiras de mola serpentina são inseridas axialmente e assentadas nas ranhuras das engrenagens das duas metades do acoplamento. A transmissão do torque é acionada pela pressão uniforme exercida pelos flancos das ranhuras das engrenagens contra as molas; isso garante uma distribuição equilibrada de forças, evitando assim concentrações de tensões localizadas que poderiam levar à falha estrutural.
- Projeto de proteção fechado: O acoplamento apresenta um invólucro externo do tipo dividido emparelhado com anéis de vedação. Este design não apenas protege a posição das tiras de mola, mas também evita eficazmente a entrada de poeira e umidade externas na zona de engate, protegendo assim as tiras de mola e a estrutura da ranhura da engrenagem, ao mesmo tempo que minimiza o desgaste diário.
O acoplamento de mola serpentina da série JS emprega uma lógica de transmissão de rigidez variável baseada na interação compressiva entre as ranhuras da engrenagem e as tiras de mola. Durante a operação, o acoplamento pode ajustar dinamicamente sua intensidade de buffer, mitigando assim fundamentalmente problemas comuns nos sistemas de transmissão, como vibração e ressonância.
- Lógica de transmissão de potência padrão: O eixo motriz e o eixo acionado são acoplados através de meios-acoplamentos correspondentes em cada extremidade. As paredes laterais das ranhuras da engrenagem do lado motor exercem uma força circunferencial sobre as molas serpentinas; através da deformação elástica desses elementos de mola, o lado acionado é levado a girar de forma síncrona, realizando assim a transmissão do torque.
- Mecanismo de absorção de choque e supressão de vibração de alta eficiência: Durante a inicialização, desligamento ou flutuações de carga do equipamento, as molas serpentinas sofrem deformação elástica adaptativa para atenuar as vibrações induzidas por cargas alternadas, evitando assim que todo o sistema de transmissão entre em estado de ressonância. O produto apresenta uma taxa média de amortecimento e redução de vibração superior a 36%, proporcionando desempenho de absorção de choque que supera em muito o dos acoplamentos elásticos padrão.
- Rigidez Variável Adaptando-se às Condições de Carga: À medida que a magnitude do torque transmitido varia, o grau de deformação elástica nos elementos da mola muda correspondentemente, ajustando automaticamente a rigidez geral do acoplamento. Este projeto equilibra efetivamente a suavidade operacional sob cargas leves com uma capacidade de carga robusta sob cargas pesadas, tornando-o ideal para aplicações que envolvem condições de carga flutuantes.
Os componentes elásticos do núcleo são fabricados em aço para molas especialmente customizado, reforçados por meio de um processo de tratamento térmico em vários estágios. Essa abordagem resolve com eficácia os problemas comuns da indústria associados a elementos elásticos não metálicos, como suscetibilidade ao envelhecimento, falha por fadiga e baixa resistência a altas temperaturas.
- Matérias-primas de mola de alta qualidade: Os elementos de mola serpentina são fabricados a partir de tarugos de aço de mola de nível industrial selecionados. Esses materiais passam por uma série abrangente de tratamentos de precisão – incluindo têmpera e revenido – para garantir que sua resistência à tração, resistência à fadiga e tenacidade atendam aos mais altos padrões da indústria.
- Durabilidade duradoura e desgaste mínimo: O corpo metálico da mola é imune a problemas como envelhecimento, endurecimento ou rachaduras corrosivas e não é afetado por ambientes operacionais com temperaturas extremamente altas ou baixas. Comparado aos acoplamentos elásticos não metálicos (por exemplo, aqueles feitos de borracha ou náilon), este projeto oferece uma vida útil geral significativamente prolongada.
- Adaptabilidade a cargas alternadas complexas: O acoplamento de mola serpentina da série JS foi projetado para suportar exposição prolongada a ciclos frequentes de partida-parada, cargas de choque bidirecionais e deformação alternativa em alta velocidade. Mesmo quando operando continuamente em ambientes de alta carga e tensão alternada, ele mantém um desempenho mecânico estável e apresenta suscetibilidade mínima à degradação elástica.
- Eficiência de transmissão ultra-alta: Utilizando um mecanismo de transmissão de contato superficial entre as ranhuras das engrenagens e os elementos da mola, o acoplamento minimiza a perda de potência. Sua eficiência geral de transmissão pode chegar a 99,47%, proporcionando taxas de utilização de energia que superam a grande maioria dos acoplamentos de transmissão flexíveis atualmente disponíveis.
- Proteção bidirecional contra sobrecarga: Possui capacidade de amortecimento de sobrecarga de curto prazo, com capacidade de carga máxima atingindo até o dobro do torque nominal. Isso permite absorver sem esforço picos de carga instantâneos, evitando falhas catastróficas, como quebra de eixo ou colapso de dentes de engrenagem, causadas por sobrecargas repentinas.
- Compensação de desalinhamento multidimensional: Aproveitando as características de deformação multidirecional de suas molas serpentinas, o acoplamento pode compensar simultaneamente desalinhamentos de instalação axiais, radiais e angulares. Isto reduz o limite de instalação em relação à coaxialidade do eixo, tornando-o ideal para integração em equipamentos existentes onde os desvios de alinhamento podem exceder as tolerâncias padrão.
Estrutura compacta e leve: O acoplamento de mola serpentina da série JS apresenta uma pegada compacta e um design leve. Para uma determinada classificação de torque, ele ocupa significativamente menos espaço de instalação em comparação com outros tipos de acoplamento, tornando-o perfeitamente adequado para uso em sistemas de transmissão confinados ou fechados.
- Montagem e Desmontagem Simplificadas: Cada unidade de acoplamento utiliza apenas 2 a 4 elementos de mola, garantindo uma sequência de montagem/desmontagem simples e intuitiva. Em comparação com os acoplamentos de diafragma ou de engrenagem, a complexidade e a dificuldade associadas à inspeção e substituição de componentes são drasticamente reduzidas.
- Manutenção de rotina de baixa frequência: As molas metálicas não requerem substituição frequente, enquanto a estrutura da caixa selada protege eficazmente os componentes internos. A manutenção de rotina é limitada a verificações periódicas do estado de fixação da carcaça e dos níveis de lubrificação, eliminando a necessidade de substituição periódica de peças elásticas de desgaste normalmente exigidas por outros tipos de acoplamento.

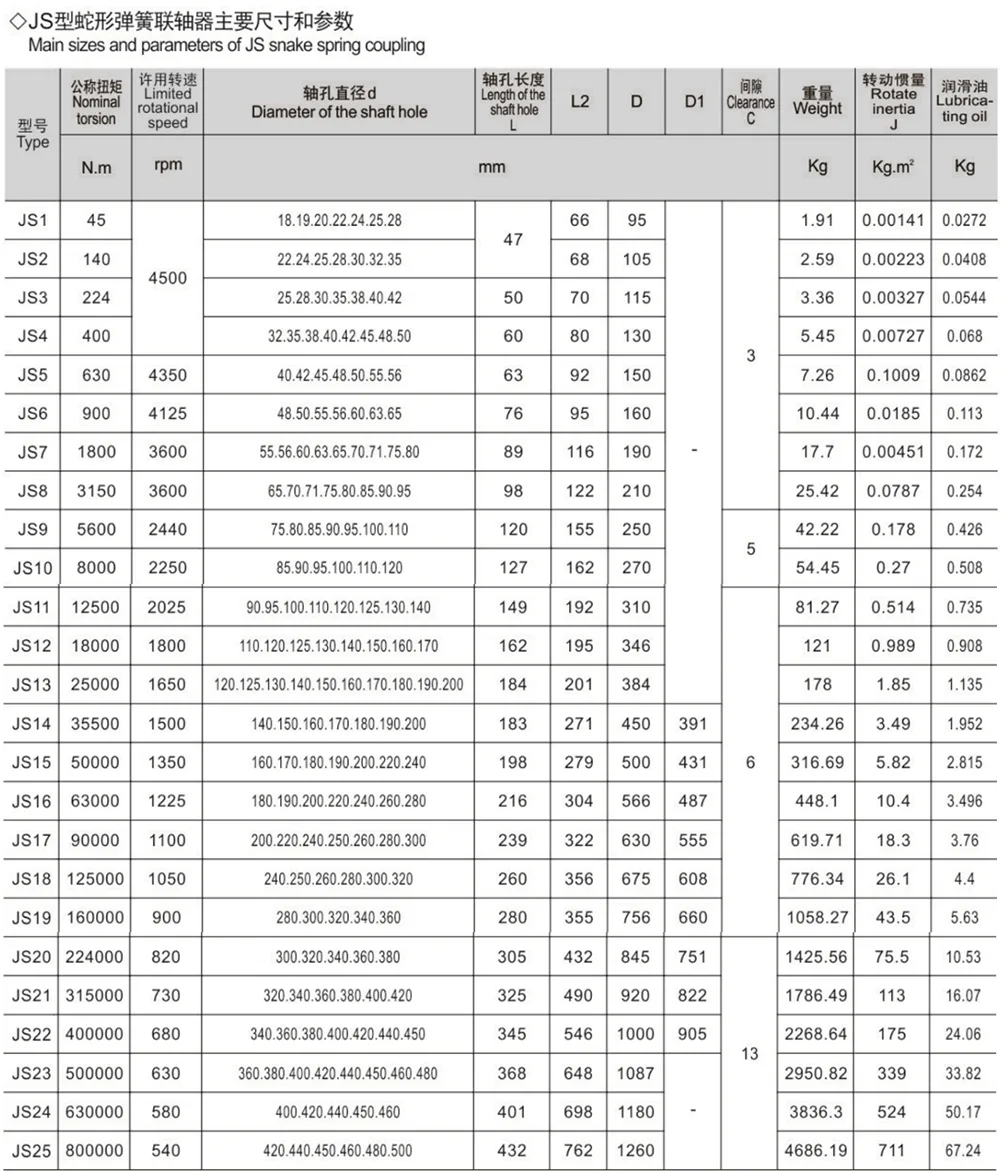

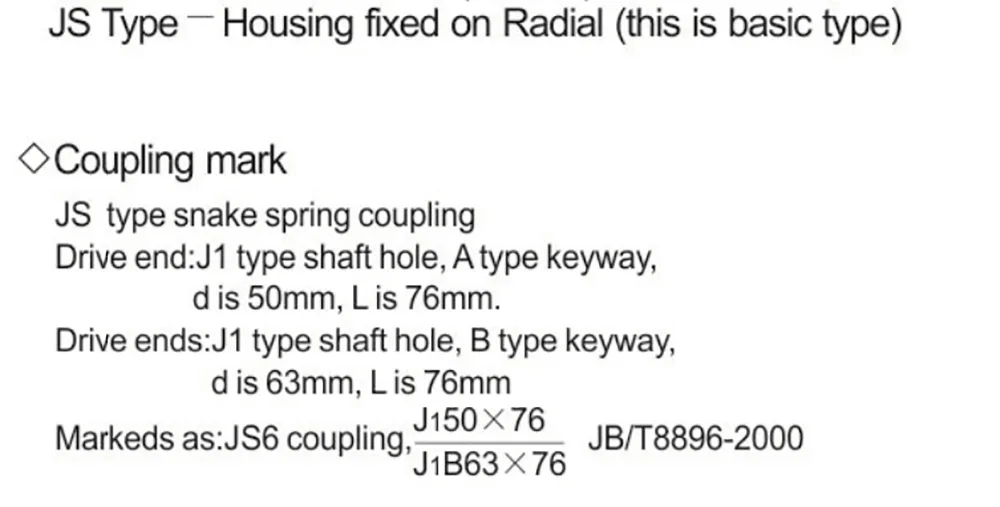

Nota: 1. Consulte nosso departamento de tecnologia ao selecionar furos de eixo (GB/T 3852). 2. Cálculo do peso e da inércia rotativa como status sem furo.
