Ao contrário dos acoplamentos elásticos à base de borracha, o acoplamento de pino elástico tipo HL emprega náilon de alta resistência em seus pinos de transmissão, aproveitando a tenacidade inerente e a resistência ao cisalhamento do material de náilon para facilitar a transmissão de energia. Embora os métodos tradicionais de acionamento direto rígido sejam propensos a problemas comuns, como desgaste de chaveta, fratura de componentes, vibração de equipamento e ruído anormal, este produto oferece uma solução perfeita; ele conta com pinos de náilon para amortecer o impacto de partidas e paradas, ao mesmo tempo que amortece as vibrações causadas por cargas alternadas.
1. O material dos componentes elásticos é o linho, portanto possui alta dureza e resistência ao desgaste e se aplica às circunstâncias com causticidade.
2. Superfície circular do anel de freio de metal operado por têmpera.
3. As dimensões do furo, as dimensões da chaveta e o método de designação do acoplamento atendem aos requisitos de GB/T 3852-1977, "Tipos de conexão e dimensões dos furos do eixo". Os furos das duas metades do acoplamento podem ser selecionados independentemente e combinados em qualquer configuração.
4. Temperatura de trabalho: De-20 a +70℃.
5. O padrão original é o padrão internacional GB5051-85.

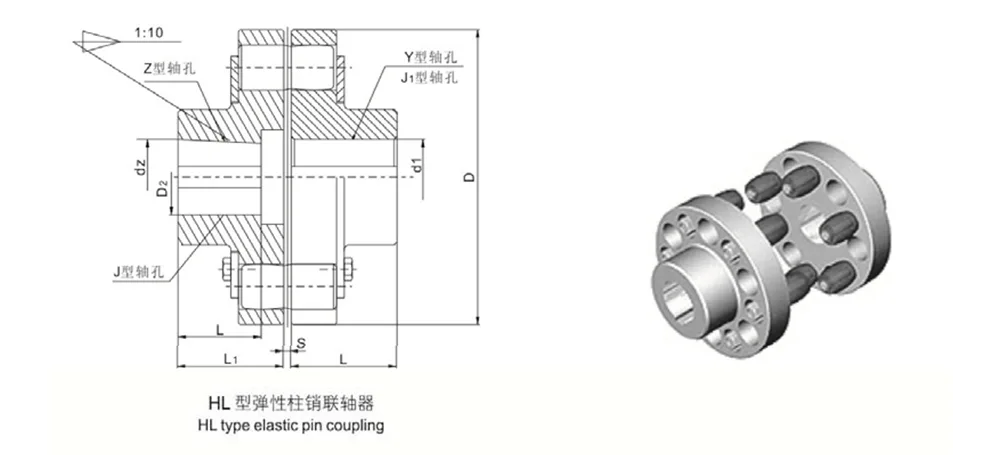

Para o tipo Z e J com rebaixo, o comprimento de ajuste não inclui, valor L conforme desenho abaixo
Acoplamento de pino elástico tipo HL6
Extremidade da unidade: furo do eixo tipo Y, chaveta tipo A, d1 é 65 mm, L é 142 mm
Extremidade acionada: furo do eixo tipo Y, chaveta tipo A, d2 é 75 mm, L é 142 mm
Acoplamento: HL6 YA75×142YA65×142 GB/T5014-2003
O material do pino é MC6 lylon
Para melhorar a condição de toque e compensar a capacidade, uma extremidade do pino deve ter o formato de um tambor.
O acoplamento de pino elástico tipo HL foi otimizado especificamente para ambientes operacionais padrão caracterizados por partidas/paradas frequentes e cargas instáveis. É compatível com a grande maioria dos equipamentos mecânicos de uso geral que envolvem cargas de nível médio, otimizando assim o status operacional do equipamento desde a fonte.
- Adaptabilidade a reversões frequentes: Projetados especificamente para sistemas de transmissão que exigem partidas/paradas repetitivas e comutação direcional contínua, os componentes de nylon elástico possuem resistência suficiente para suportar as cargas de impacto geradas pela alternância de direções a longo prazo, evitando efetivamente problemas relacionados ao envelhecimento ou fratura do material.
- Amortecimento de flutuações de carga: Ao encontrar pequenas flutuações de carga ou picos de carga momentâneos durante a operação, os pinos de náilon utilizam sua elasticidade inerente para amortecer o impacto e dissipar a força, evitando assim ruídos de transmissão e vibrações do equipamento causados pela instabilidade da carga.
- Mitigando desvantagens de conexões rígidas: Servindo como um substituto para acoplamentos rígidos tradicionais de peça única, este produto suaviza os impactos severos associados a conexões diretas rígidas, eliminando efetivamente falhas comuns de equipamentos, como fratura de componentes, desgaste de chaveta, vibração do corpo e ruído operacional.
- Mecanismo de proteção contra sobrecarga sacrificial: No caso de condições operacionais anormais - como travamento do equipamento, travamento ou sobrecarga momentânea - os pinos internos de náilon são projetados para falhar primeiro por fratura por cisalhamento, cortando ativamente todo o caminho de transmissão de torque. - Proteção de equipamentos centrais de alto valor: As sobrecargas são efetivamente interceptadas pelo cisalhamento dos pinos elásticos, evitando que se propaguem para os componentes estruturais a jusante. Isso fornece proteção robusta para componentes principais caros – como motores, redutores e fusos – protegendo-os contra danos irreversíveis.
- Proteção Mecanicamente Estável: Todo o mecanismo de proteção é de natureza puramente mecânica; ele permanece inalterado por fatores como quedas de energia, falhas de sinal ou interferência ambiental. Consequentemente, a sua estabilidade de protecção ultrapassa em muito a dos sistemas de segurança baseados em alarmes electrónicos, tornando-o ideal para ambientes de oficinas industriais complexos e agressivos.
Comparado aos acoplamentos elásticos padrão, o acoplamento de pino elástico tipo HL oferece uma maior capacidade de carga e cobre uma ampla gama de cenários de aplicação. É capaz de acomodar simultaneamente vários tipos de equipamentos de transmissão de carga média em vários setores.
- Foco de aplicação direcionado: Projetado principalmente para ambientes operacionais de carga média, é ideal para equipamentos mecânicos que envolvem partidas e paradas frequentes, inversões direcionais e cargas de choque alternadas. Ele aborda efetivamente as deficiências da indústria – especificamente, a insuficiente capacidade de suporte de carga dos acoplamentos de borracha e a falta de absorção de choque inerente aos acoplamentos rígidos.
- Versatilidade entre indústrias: A compatibilidade do produto não é restrita por categoria de equipamento; ele pode ser implementado com sucesso em máquinas de mineração, instalações de produção industrial abrangentes, várias máquinas de processamento da indústria leve, bem como máquinas de fluidos, como bombas de água e ventiladores.
- Adaptabilidade a equipamentos novos e existentes: Apresentando dimensões padronizadas, o acoplamento pode ser pré-instalado diretamente como componente OEM em equipamentos novos. Também serve como um substituto ideal para acoplamentos antigos e desgastados em máquinas existentes; o processo de retrofit é de baixa dificuldade e não requer modificação na estrutura de transmissão original do equipamento.
Como fabricante original do acoplamento de pino elástico tipo HL, nossa empresa dedicou anos à pesquisa e desenvolvimento e à fabricação de vários acoplamentos elásticos e limitadores de torque. Fornecemos serviços de suporte abrangentes e completos para compradores nacionais e internacionais, cobrindo todas as etapas, desde o controle de qualidade do produto e entrega até a seleção do produto e suporte pós-venda.
Toda a série de acoplamentos tipo HL é produzida internamente e integradamente. Os pinos elásticos de náilon – único componente terceirizado – são fabricados com matérias-primas rigorosamente adquiridas, de alta pureza e resistentes ao desgaste. Cada lote passa por rigorosos testes de torque e cisalhamento antes de sair da fábrica.
Mantemos um estoque pronto de modelos de acoplamento padrão e pinos de náilon sobressalentes. Estamos equipados para atender pedidos que vão desde amostras unitárias até compras em grande escala, eliminando assim os longos prazos de entrega normalmente associados aos ciclos de fabricação personalizados.
Nossa equipe técnica analisa fatores como tipo de carga do equipamento, frequência de partida e parada e parâmetros de diâmetro do eixo para distinguir entre as séries de produtos de pino elástico HL e luva elástica TL, combinando assim cada cliente com a solução de acoplamento mais adequada.
Fornecemos desenhos dimensionais e tutoriais de instalação gratuitamente e oferecemos orientação técnica remota especificamente para nossos clientes no exterior. Além disso, apoiamos a personalização de furos e pinos não padronizados com níveis de dureza especializados para garantir a compatibilidade com equipamentos que operam em condições específicas.
