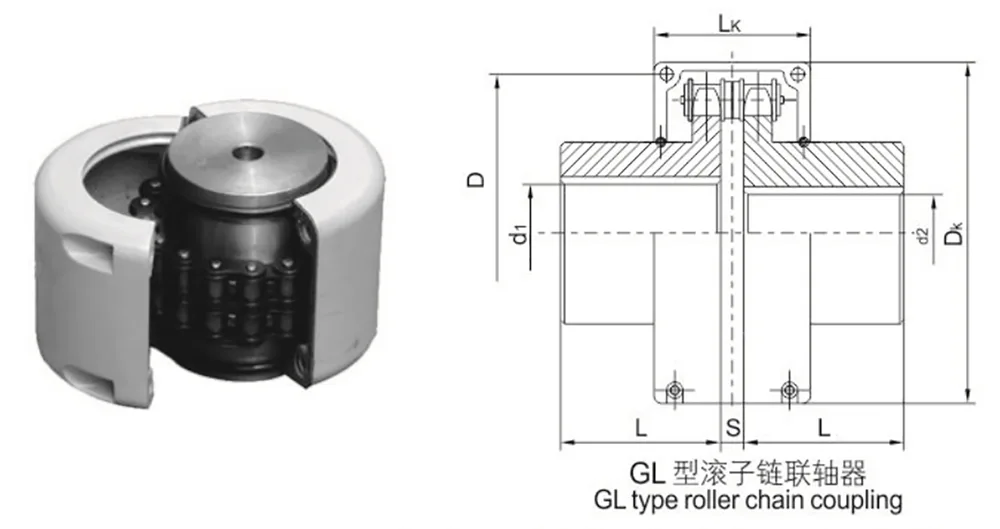

Acoplamento de corrente de rolo tipo GL

O acoplamento de corrente de rolo tipo GL se destaca como um conector semirrígido clássico no campo de transmissão industrial para serviços pesados. Ao contrário dos acoplamentos elásticos de borracha ou náilon, este produto dispensa elementos de amortecimento elásticos; em vez disso, ela depende da ação engrenada de uma corrente de rolos de duas carreiras e de rodas dentadas duplas para transmitir potência. Este projeto combina efetivamente a alta capacidade de carga característica dos acoplamentos rígidos com as capacidades de compensação de desalinhamento típicas dos acoplamentos flexíveis.

Capacidade estrutural

As correntes de acoplamento de corrente de rolo duplex devem estar de acordo com as prescrições de 《corrente de rolo de precisão de passo curto usada para transmissão》 de GB1243.1-83.

As formas e tamanhos das chavetas devem estar de acordo com as prescrições de GB/T 3852-1997.

A estrutura e os tamanhos da cobertura habitacional podem ser selecionados de acordo com as necessidades dos clientes.

A marca deve estar de acordo com GB/T 3852-1997.

Estrutura simples, o acoplamento de corrente de rolo tipo GL é conveniente para montagem e desmontagem, não se aplica à direção reversa com carga impactante.

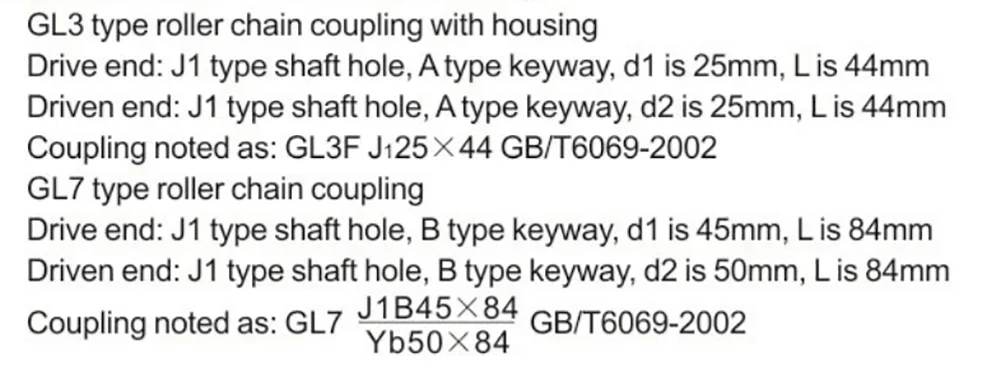

Marcar amostra (adicione “F” quando houver alojamento)

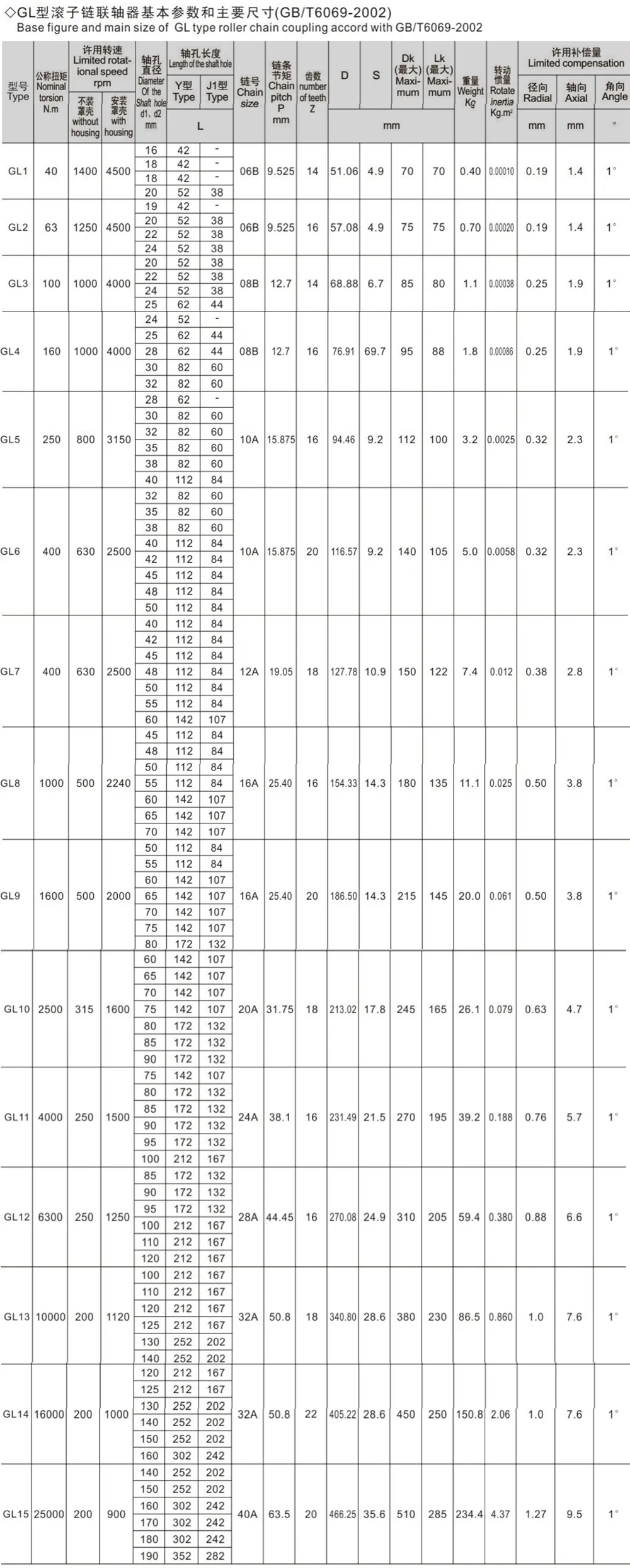

Nota: É semelhante o valor da inércia de rotação e pesos de acoplamento na planilha acima.

Principais destaques

O acoplamento de corrente de rolo tipo GL possui compatibilidade ambiental excepcional, permanecendo não afetado por poeira, umidade, contaminação por óleo ou temperaturas extremas. Ele é capaz de operação sustentada em plena carga em uma faixa de temperatura ultra ampla, que vai de -40°C a +120°C. A unidade apresenta alta rigidez geral de transmissão, eficiência de transmissão superior, baixa taxa de falhas e requisitos mínimos de manutenção. Desenvolvido especificamente para equipamentos pesados ​​que operam em velocidades baixas a médias com ciclos de trabalho contínuos e ininterruptos, ele resolve problemas comuns associados aos acoplamentos tradicionais, como suscetibilidade ao envelhecimento, contaminação e baixa resistência ao calor, tornando-o o componente de transmissão padrão mais econômico para condições operacionais complexas e de alta carga.

Adequação Operacional

Compatibilidade ambiental excepcional: Ao contrário dos acoplamentos elásticos tradicionais - que são altamente suscetíveis ao envelhecimento e falhas causadas por poeira, umidade e altas temperaturas - o acoplamento de corrente de rolo tipo GL não contém materiais propensos ao envelhecimento, como borracha ou náilon. Ele garante uma operação estável e de longo prazo em ambientes agressivos caracterizados por grande acúmulo de poeira, umidade, água parada e pequena contaminação por óleo, demonstrando uma tolerância extremamente alta a condições ambientais adversas.

Tolerância de temperatura ultra ampla: construída inteiramente com componentes metálicos, a unidade permanece inalterada pelas flutuações de temperatura. Oficialmente classificado para uma faixa de temperatura operacional de -40°C a +120°C, ele é igualmente capaz de lidar com operações externas exigentes em ambientes de produção de frio extremo e alta temperatura em oficinas, tornando-o ideal para equipamentos industriais pesados ​​que operam ao ar livre, onde as variações sazonais de temperatura são significativas.

- Adequação para operação contínua em serviço pesado: Apresentando capacidade de carga geral robusta e alta rigidez de transmissão, o acoplamento garante a transmissão de energia praticamente sem perda de energia, permitindo assim que o equipamento opere continuamente com carga total por longos períodos. Projetado nativamente para acomodar condições de carga média a pesada, eliminando efetivamente falhas comuns, como deslizamento, quebra e falha operacional sob cargas pesadas.

Cenários de aplicação

Aproveitando uma combinação abrangente de alta resistência ao calor, resistência à sujeira, alta capacidade de carga e baixos requisitos de manutenção, o acoplamento de corrente de rolo tipo GL tem sido amplamente adotado em várias indústrias pesadas, abrangendo máquinas industriais estacionárias e equipamentos agrícolas móveis.

- Equipamentos de Mineração e Metalurgia: Compatível com diversas máquinas de mineração e sistemas de transporte metalúrgico; projetado para suportar os desafios operacionais exclusivos de ambientes subterrâneos - caracterizados por altos níveis de poeira, alta umidade e flutuações diurnas significativas de temperatura - servindo como um substituto robusto para acoplamentos do tipo elástico de fácil consumo.

- Máquinas para produtos químicos e materiais de construção: Ideal para uso com equipamentos de mistura de produtos químicos e sistemas de transmissão especializados em linhas de produção de materiais de construção; capaz de resistir à exposição a meios químicos voláteis e ambientes de forno de alta temperatura, sendo totalmente adaptado para operação contínua 24 horas por dia.

- Equipamentos agrícolas e de transporte: Adequados para máquinas agrícolas de colheita e preparo do solo, bem como transportadores de materiais diversos, ventiladores industriais de grande escala e redutores de velocidade associados; projetado para funcionar de forma confiável em ambientes externos complexos caracterizados pela exposição à lama e poeira.

- Limitações de uso: Este produto foi projetado principalmente para cenários de velocidade média a baixa, carga pesada e operação contínua. É mais adequado para transmissão de energia em estado estacionário em ambientes agressivos e não é recomendado para equipamentos de transmissão de precisão que envolvam velocidades de rotação ultra-altas ou ciclos frequentes de partida-parada com inversões direcionais rápidas.

Perguntas frequentes

- Q1: Quais são as diferenças fundamentais entre o acoplamento de corrente de rolo tipo GL e o pino elástico ou acoplamentos do tipo pneu?

A1: O tipo GL utiliza um mecanismo de engrenagem de roda dentada e corrente totalmente metálico, representando um projeto estrutural híbrido rígido-flexível. Ele não contém componentes de borracha ou náilon propensos ao envelhecimento, oferecendo vantagens distintas em termos de alta resistência ao calor, resistência à poeira e vida útil prolongada. Em contraste, os acoplamentos do tipo elástico dependem de elementos elastoméricos para absorção de choque; eles possuem limites superiores inferiores para resistência ao calor, são suscetíveis à corrosão por óleo e graxa e geralmente são mais adequados para ambientes operacionais padrão, com temperatura ambiente e limpos.

- Q2: Qual é a resistência máxima à temperatura deste acoplamento?

A2: O produto foi projetado para operar em uma faixa de temperatura de -40°C a 120°C. Sua construção toda em metal elimina os problemas de endurecimento e rachaduras do elastômero frequentemente observados em outros tipos de acoplamento. Consequentemente, o equipamento externo que utiliza este acoplamento pode ser iniciado e operado diretamente, mesmo em condições de inverno extremamente frio, sem a necessidade de pré-aquecimento ou medidas de proteção, tornando-o ideal para máquinas industriais pesadas que operam ao ar livre nas regiões do norte.

- Q3: A manutenção de rotina é difícil?

A3: A dificuldade geral de manutenção é extremamente baixa; em comparação com outros componentes da transmissão, este produto requer manutenção menos frequente. Requer apenas o reabastecimento periódico de uma pequena quantidade de lubrificante para a corrente de rolos de duas carreiras, eliminando a necessidade de desmontagem frequente e substituição de peças de desgaste, reduzindo significativamente os custos de operação e manutenção a longo prazo.
