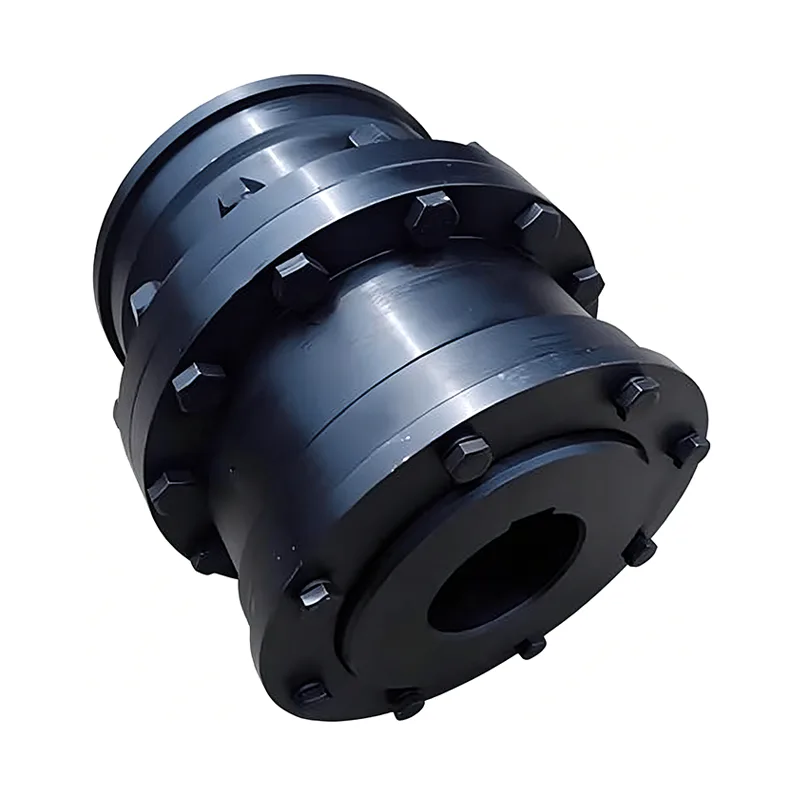

O acoplamento de engrenagem de tambor tipo NGCL é um componente de transmissão especializado e integrado para máquinas de elevação - um produto personalizado raro no mercado que combina exclusivamente uma roda de freio e um acoplamento de engrenagem em uma única unidade. Ao contrário dos acoplamentos de engrenagem convencionais – que requerem montagem separada, a adição de uma roda de freio independente e procedimentos tediosos de alinhamento no local – o NGCL integra o corpo da engrenagem de transmissão e a roda de freio em uma peça fundida única e unificada. Fornecido como uma unidade estrutural completa, ele elimina efetivamente problemas comuns na origem, como desalinhamento de montagem no local e falhas de sincronização de frenagem.
A roda de freio passa por usinagem de precisão para garantir uma superfície de atrito plana e suave; combinada com as capacidades de compensação de desalinhamento de seus dentes de engrenagem coroados, a unidade não apenas transmite torque de serviço pesado de forma confiável, mas também facilita a frenagem precisa em conjunto com vários sistemas de freio - atendendo especificamente às demandas operacionais de equipamentos de elevação, como partidas e paradas frequentes e requisitos de frenagem instantânea.
A roda de freio e o corpo do acoplamento são fundidos como uma unidade única e integrada. Isto elimina a necessidade de adquirir e instalar separadamente componentes de frenagem independentes, simplificando assim o layout geral da transmissão do maquinário. Ele conserva significativamente o espaço limitado de instalação normalmente disponível em equipamentos de elevação, resultando em uma configuração estrutural mais compacta e simplificada.
A superfície de fricção da roda de freio é processada usando técnicas de torneamento de precisão, garantindo planicidade excepcional e tolerâncias dimensionais restritas. Isto permite uma interface perfeita e contínua com uma ampla gama de sistemas de freio padrão atualmente disponíveis no mercado, garantindo uma resposta de frenagem sensível, sem interrupções ou atrasos.
Consegue uma operação sincronizada e coordenada entre a transmissão de potência e a frenagem mecânica. Isso resolve com eficácia problemas operacionais comuns inerentes aos equipamentos de içamento – como partidas e paradas de alta frequência, resposta de frenagem retardada e desvios significativos de coaxialidade durante a montagem no local – ao mesmo tempo em que é projetado especificamente para suportar as cargas de choque alternadas características das operações de içamento.
Através de um layout estrutural racionalizado, o acoplamento de engrenagem de tambor tipo NGCL é amplamente adaptado para atender às demandas operacionais de alta intensidade e alta frequência de equipamentos de elevação em três dimensões principais: precisão de acoplamento, proteção ambiental e facilidade de montagem/manutenção.
- Alta Rigidez; Resistente à deformação e ao afrouxamento: A roda do freio e o corpo da engrenagem apresentam acoplamento de alta precisão e forte integridade estrutural, garantindo ampla rigidez geral à unidade. Sob a influência de choques instantâneos e cargas alternadas típicas de operações de içamento, o acoplamento permanece resistente à deformação estrutural, ao afrouxamento do flange e ao desalinhamento do corpo da engrenagem, garantindo assim uma estabilidade operacional excepcional.
- Totalmente Selado; Adaptado para ambientes adversos: Equipado com uma estrutura de vedação composta de alta qualidade, o acoplamento oferece proteção de camada tripla contra poeira, entrada de água e vazamento de graxa. Isso permite que ele suporte operação contínua de alta intensidade e longo prazo em ambientes externos e ao ar livre, caracterizados por altos níveis de poeira, alta umidade e condições climáticas.
- Montagem Conveniente; Manutenção Simples: A estrutura geral é bem organizada, facilitando a montagem, alinhamento e ajuste fino sem a necessidade de ferramentas especializadas ou complexas. A manutenção de rotina requer apenas lubrificação periódica, reduzindo efetivamente os custos de mão de obra associados à manutenção e minimizando as perdas por tempo de inatividade do equipamento, garantindo assim a operação estável e de longo prazo do maquinário.
- Lubrificação e manutenção periódicas: reabasteça com graxa de engrenagem de alta qualidade em intervalos regulares com base na frequência operacional. Para aplicações que envolvem partidas e paradas frequentes, recomenda-se inspecionar mensalmente o estado da lubrificação e realizar uma troca completa de graxa a cada 3 a 6 meses. Isso evita atrito seco nas superfícies das engrenagens, desgaste anormal e travamentos da transmissão, garantindo um engate suave dos dentes da engrenagem em formato de tambor.
- Inspeção da superfície da roda do freio: Durante as inspeções de rotina, preste muita atenção ao estado da superfície de atrito da roda do freio. Remova imediatamente qualquer poeira acumulada, resíduos de óleo ou impurezas para evitar deslizamentos da superfície, o que pode levar à falha do freio ou atraso na resposta do freio. Se a superfície de atrito apresentar desgaste irregular, ranhuras ou deformação, realize reparos ou substituições imediatas para garantir a precisão da frenagem.
- Inspeção de Vedações e Fixadores: Inspecione periodicamente a integridade das vedações e juntas das extremidades. Substitua-os imediatamente se forem detectados sinais de envelhecimento, vazamento ou danos para evitar que poeira e água da chuva entrem no interior e causem desgaste ao corpo da engrenagem. Simultaneamente, verifique o aperto dos parafusos do flange para evitar afrouxamento ou desalinhamento causado por vibração prolongada. - Gerenciamento de condições operacionais: Proibir estritamente a operação prolongada sob condições de sobrecarga ou excesso de velocidade. Evite frenagens de emergência frequentes e de alta intensidade para minimizar o desgaste instantâneo por impacto no corpo da engrenagem e no tambor do freio. Para equipamentos que operam ao ar livre, certifique-se de que medidas de proteção adequadas sejam implementadas para reduzir a exposição prolongada à luz solar direta e à imersão em água da chuva, retardando assim a taxa de envelhecimento dos componentes.
A Jiteng segue estritamente os padrões da indústria em todo o processo de produção de nossos acoplamentos de engrenagem de tambor tipo NGCL. Estabelecemos uma cadeia de serviços abrangente – abrangendo inspeção de qualidade, gerenciamento de estoque, fabricação personalizada e suporte pós-venda – para proteger os interesses operacionais e de compra de nossos clientes.
- Rigorosa inspeção de qualidade em vários estágios: Antes de sair da fábrica, cada produto acabado passa por uma sequência de três estágios principais de inspeção: verificação dimensional de precisão, teste de carga de torque nominal e triagem visual abrangente. Este processo rigoroso garante que nenhum produto defeituoso seja enviado, garantindo a qualidade estável e confiável de cada unidade.
- Fornecimento direto da fábrica com amplo estoque: Operando em um modelo puro de vendas diretas, eliminamos as camadas de aumentos normalmente impostas pelos intermediários. Mantemos um estoque pronto de especificações padrão para garantir uma entrega rápida. Além disso, compras de grandes volumes se qualificam para descontos diferenciados, oferecendo uma relação custo-benefício excepcional.
- Suporte abrangente à personalização fora do padrão: Oferecemos recursos de personalização completa para atender aos requisitos específicos do equipamento, incluindo dimensões externas fora do padrão, tamanhos de furo especializados e especificações exclusivas de chaveta. Além disso, podemos implementar atualizações e modificações de processos adaptadas a ambientes operacionais especiais, como aqueles que envolvem altas temperaturas, alta umidade ou cargas pesadas de poeira.
- Suporte técnico e pós-venda completo: Oferecemos uma variedade de serviços técnicos gratuitos - incluindo orientação para seleção de produtos, instruções de instalação e consultoria de otimização operacional - apoiados por um sistema de suporte pós-venda robusto e abrangente.
- Q1: Qual é a principal diferença entre o acoplamento NGCL e os acoplamentos de engrenagem GIICL/GICL?
A1: O acoplamento de engrenagem de tambor tipo NGCL apresenta um design de tambor de freio de peça única integrado, servindo a dupla função de transmissão de potência e frenagem. Ele foi projetado especificamente para uso em equipamentos de içamento e guincho. Em contraste, os modelos GIICL e GICL são acoplamentos puramente focados na transmissão; eles não possuem uma estrutura de freio interna e exigem a instalação separada de um tambor de freio externo. Esses modelos são normalmente utilizados em máquinas pesadas – como moinhos de bolas e sistemas transportadores – onde a funcionalidade de frenagem não é necessária.
- Q2: Se o meu equipamento de elevação existente utilizar um sistema de freio de modelo mais antigo, o tambor de freio NGCL será compatível com ele?
A2: A superfície do disco da roda de freio padrão é usinada para corresponder às dimensões comuns dos freios, permitindo a instalação direta com a maioria dos freios de içamento convencionais atualmente disponíveis no mercado. Para especificações de freio especializadas e não padronizadas, nossa fábrica pode personalizar o diâmetro externo e a largura da roda de freio mediante solicitação.
- Q3: Este acoplamento é adequado para uso a longo prazo em pontes rolantes que operam em instalações industriais externas?
A3: Sim, é. O produto possui uma estrutura de vedação integrada à prova de poeira e à prova d'água, capaz de impedir a entrada de água da chuva, areia e poeira externa. Isso garante que ele atenda aos requisitos operacionais – incluindo partidas e paradas frequentes – de equipamentos de elevação externos sob quaisquer condições climáticas.
