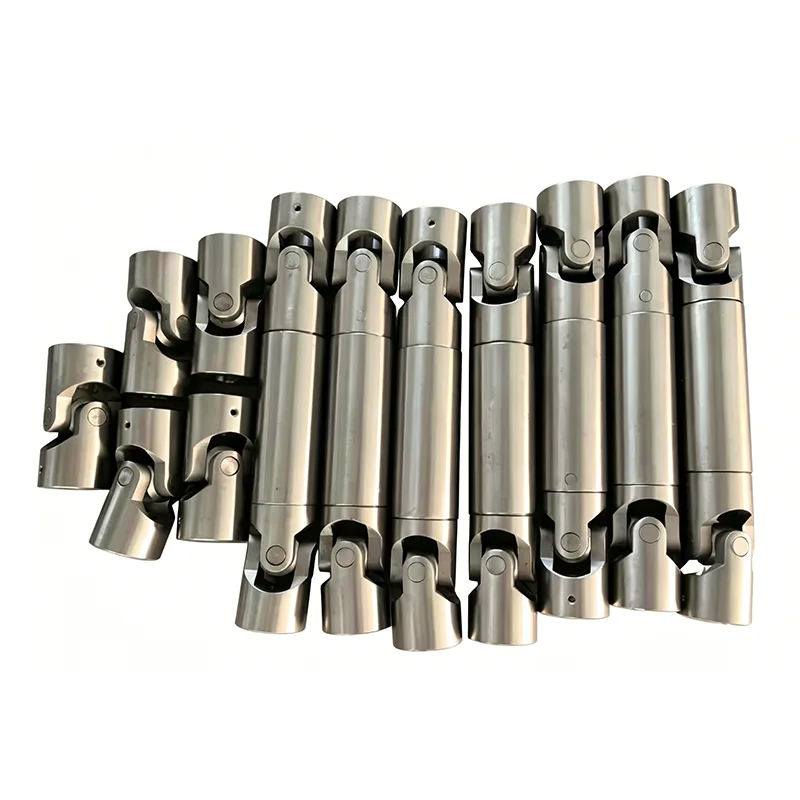

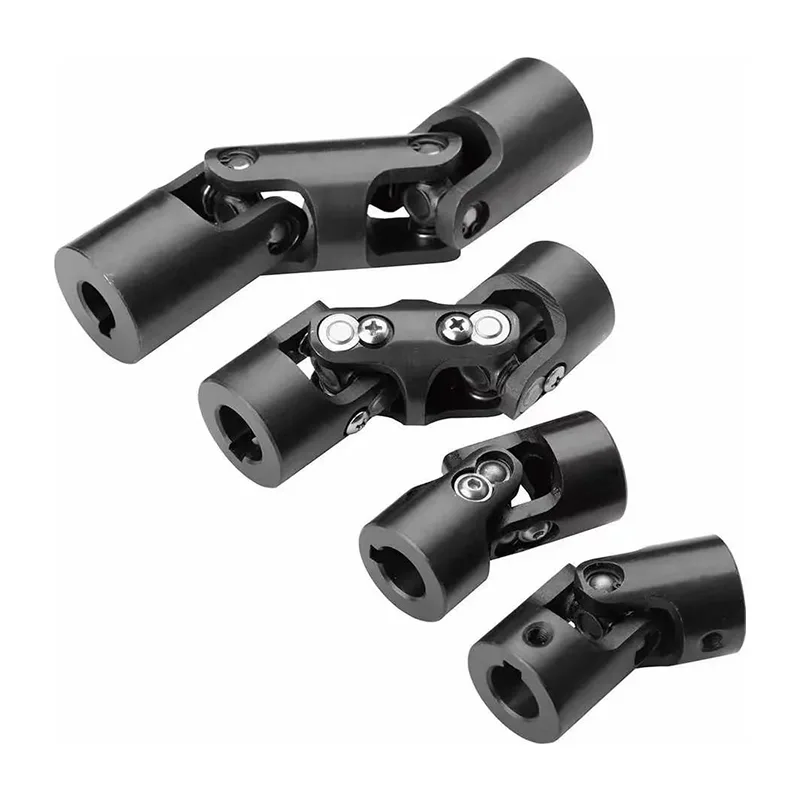

Junta Universal Não Telescópica

A Junta Universal Não Telescópica é um componente de transmissão de compensação de ângulo puro que é distinto das juntas universais telescópicas. Não possui função de extensão axial e foi projetado especificamente para solucionar os problemas de desalinhamento de dois eixos e transmissão não coaxial em equipamentos. Como componente básico do sistema de transmissão mecânica, este produto conta com uma estrutura de dobradiça precisa para obter transmissão de energia estável e eficiente em equipamentos com espaçamento de instalação fixo e sem necessidade de ajuste de deslocamento axial.

Nossa fábrica oferece uma gama completa de produtos, abrangendo estruturas de travamento de seção única, seção dupla e de liberação rápida, bem como duas configurações de rolamentos deslizantes e rolamentos de agulha, correspondendo a diferentes limites superiores de velocidade. Pode ser adaptado a uma velocidade máxima de 4000 r/min para operações de alta velocidade. Ao mesmo tempo, ele suporta diversas personalizações de furos de eixo de alta precisão, tornando-o o componente de transmissão preferido para máquinas de construção geral padronizadas.

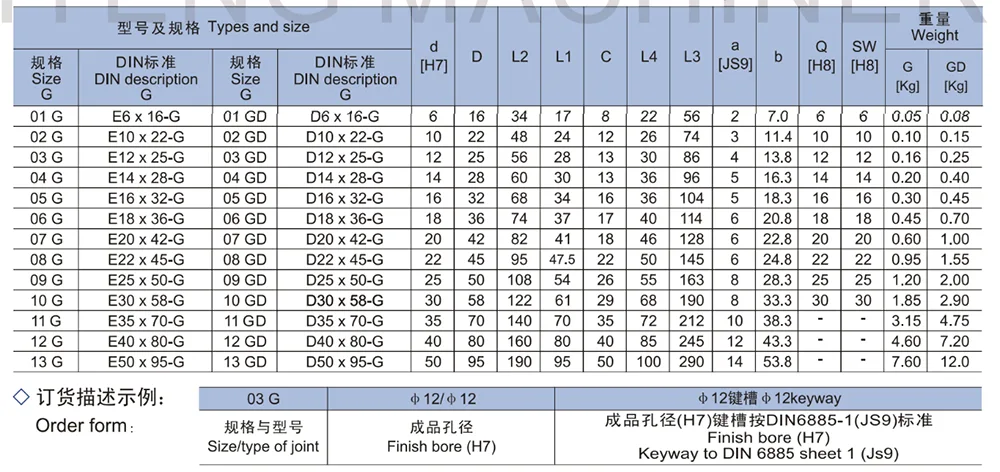

1. Adequado para todas as aplicações na área de engenharia geral até uma velocidade máxima de 4.000 min⁻¹

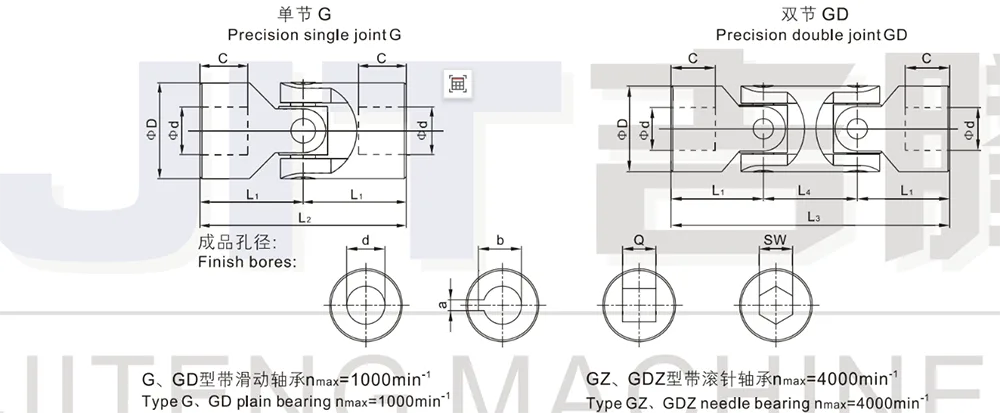

2. Junta única de precisão tipo G Junta dupla de precisão tipo GD

3.Ângulo máximo de articulação de 45° para cada junta

4. Disponível com furo de acabamento H7 - mediante solicitação com rasgo de chaveta, furo hexagonal ou furo quadrado

5. Tipo G GD (rolamento liso) Rolamentos projetados nmáx = 1000 min⁻¹

6. Tipo GZ、GDZ (rolamento de agulha) Rolamentos projetados nmax= 4000 min⁻¹

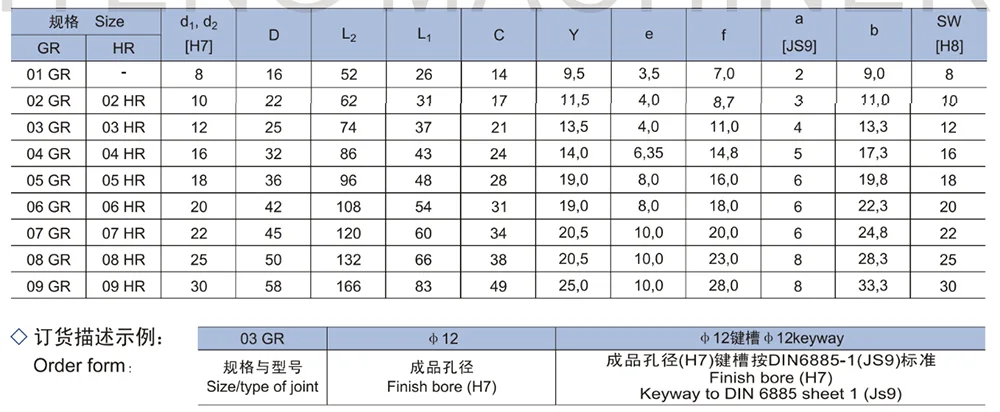

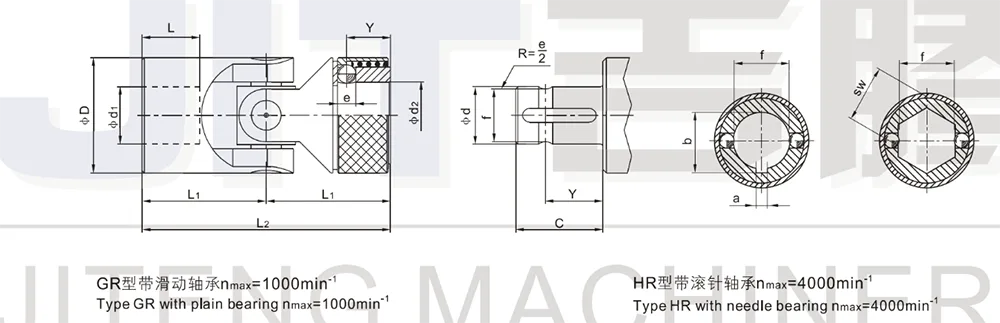

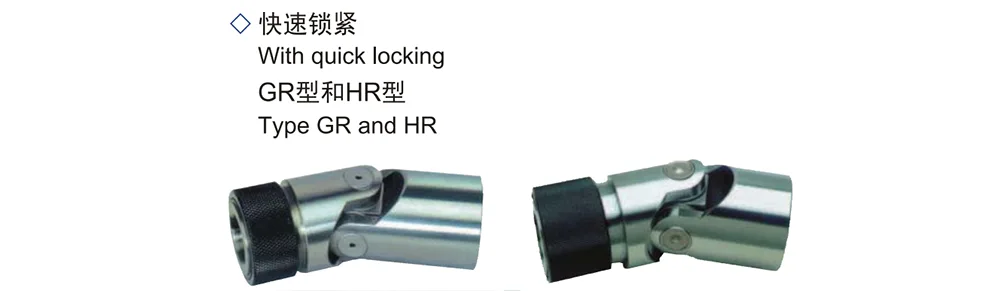

1. Junta única de precisão com travamento rápido (separável)

2. Tipo GR com mancal liso nmáx= 1000 min⁻¹

3. Digite HR com rolamento de agulhas nmáx.= 4000 min⁻¹

4.Ângulo máximo de articulação 45°

5. Travamento rápido (d₂) disponível apenas com furo H7 e rasgo de chaveta conforme DIN 6885 folha 1 - JS9 ou furo sextavado

Cenário de aplicação

- Equipamentos para máquinas de construção em geral: A junta universal não telescópica pode ser compatível com vários sistemas de transmissão de máquinas de construção convencionais e opera de forma estável em condições onde o espaçamento de instalação é fixo e nenhuma compensação de deslocamento axial é necessária.

- Equipamento de transmissão convencional de média e baixa velocidade: O modelo de rolamento deslizante é adequado para equipamentos com velocidades médias e baixas dentro de 1000 r/min, funcionando suavemente, durável e adequado para operações convencionais contínuas de longo prazo.

- Equipamento de transmissão de precisão de alta velocidade: O modelo de rolamento de agulhas pode atender aos requisitos para operação em alta velocidade de 4.000 r/min, adequado para cenários de transmissão de equipamentos automatizados de precisão e alta velocidade.

- Equipamentos que requerem desmontagem e montagem rápida: A série de travamento de desmontagem rápida é adequada para linhas de produção e equipamentos de suporte que requerem manutenção e desmontagem frequentes, melhorando efetivamente a eficiência da manutenção.

Perguntas frequentes

Q1: A junta universal fixa pode compensar o deslocamento axial?

A1: A junta universal não telescópica é uma estrutura fixa não extensível. Ele suporta apenas compensação de desvio de ângulo e não possui função de extensão axial. Só é aplicável em condições de trabalho onde o espaçamento entre eixos do equipamento é fixo e não há movimento axial.

Q2: Como selecionar o tipo de rolamentos deslizantes e rolamentos de rolos de agulhas?

A2: Para aplicações de média e baixa velocidade com condições de carga normal dentro de 1000 r/min, escolha os tipos de rolamentos deslizantes G, GD e GR; para cenários de transmissão de alta velocidade na faixa de 1.000 a 4.000 rpm, selecione preferencialmente os tipos de rolamentos de agulhas GZ, GDZ e HR.

Q3: A junta universal de liberação rápida suporta personalização de qualquer tipo de furo?

A3: Não oferece suporte à personalização fora do padrão. A estrutura de liberação rápida é compatível apenas com furos padrão H7, slots de chave plana padrão DIN ou furos hexagonais, garantindo precisão de travamento e estabilidade estrutural.

Q4: Como podemos distinguir entre juntas universais de junta simples e de junta dupla com base em seus cenários de aplicação?

A4: O design de junta única é compacto e adequado para condições de deslocamento de pequeno ângulo; a junta dupla pode acomodar maiores desvios de ângulo geral e é adequada para layouts complexos de transmissão de espaço.

Por que escolher a Jiteng?

Como uma fábrica de origem local na China, a Jiteng conclui de forma independente o processamento de precisão, montagem e inspeção de juntas universais não telescópicas, seguindo rigorosamente os padrões industriais para garantir a qualidade e estabilidade dos produtos.

- Gama completa de modelos: A fábrica sempre possui múltiplas séries de modelos em estoque, incluindo modelos de alta e baixa velocidade, seções simples e duplas e modelos de desmontagem rápida. Não há necessidade de aquisição externa e todos os componentes de transmissão podem ser totalmente equipados em uma única etapa.

- Capacidade de personalização de alta precisão: suporta furos de precisão H7, rasgos de chaveta padrão nacional e personalização de furos especiais. As tolerâncias de processamento são rigorosamente controladas, tornando os produtos altamente intercambiáveis ​​e com alta compatibilidade de instalação.

- Verificação rigorosa dos parâmetros das condições de trabalho: Cada unidade é inspecionada uma por uma quanto aos limites de velocidade, ângulos de articulação e precisão de ajuste para garantir uma operação estável em condições de alta e baixa velocidade, sem instabilidade ou desgaste anormal.

- Serviços profissionais de seleção e entrega: podem combinar modelos com precisão com base na velocidade, ângulo e método de instalação do equipamento do cliente. Modelos comuns estão disponíveis para envio direto e especificações fora do padrão podem ser rapidamente personalizadas e entregues.
