Junta Universal Telescópica

A Junta Universal Telescópica é um componente de transmissão multifuncional atualizado baseado na junta universal tradicional. Ao contrário da junta universal fixa comum, que só pode compensar ângulos, este componente pode resolver um grande número de problemas em equipamentos industriais causados ​​por erros de instalação, deformação da estrutura e vibrações de funcionamento, como alterações nas distâncias do eixo, deslocamento central e travamentos de transmissão.

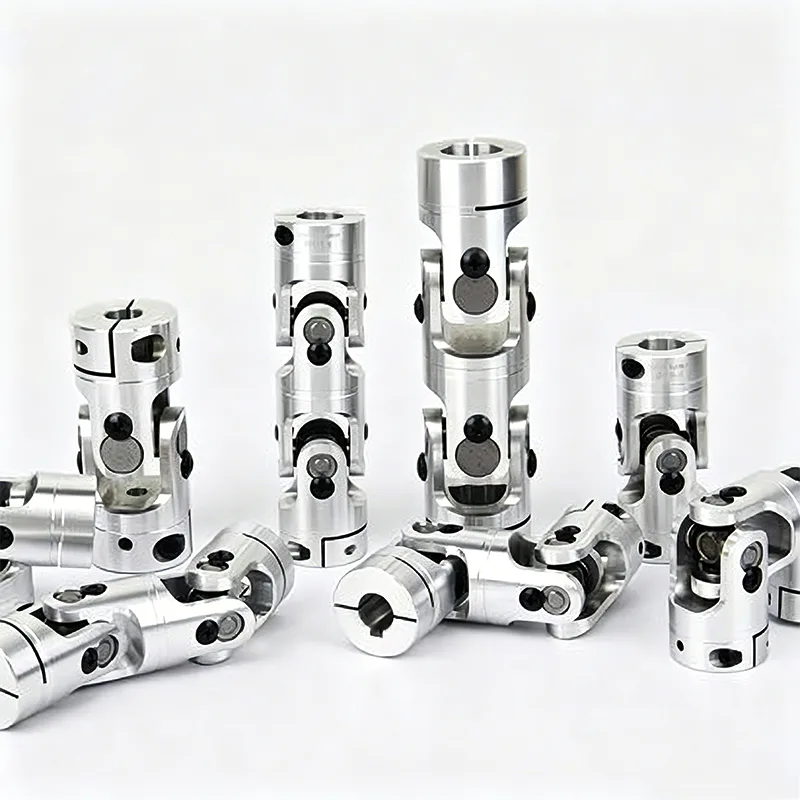

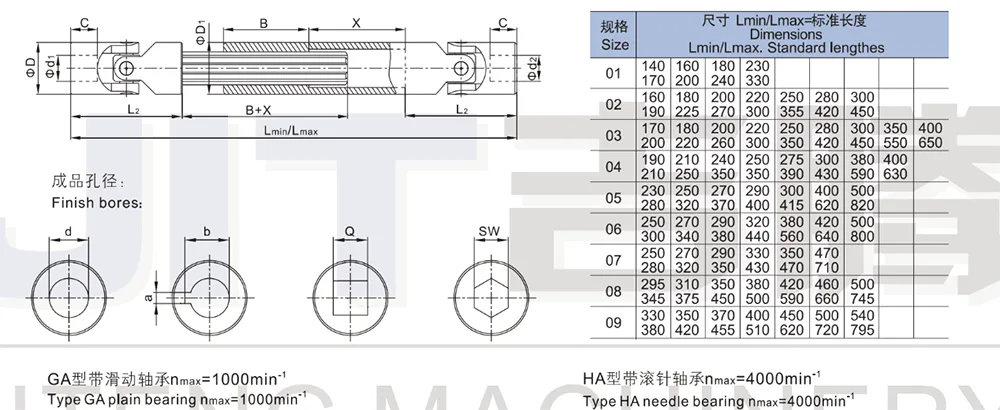

1. Junta dupla de precisão - extensível, ângulo de articulação máximo 45 para cada junta

2. Ponte de distâncias de eixo maiores

3.Tipo GA (rolamento liso) nmáx.=1000min⁻¹

4. Digite HA (rolamento de agulha) nmáx.=4000min⁻¹

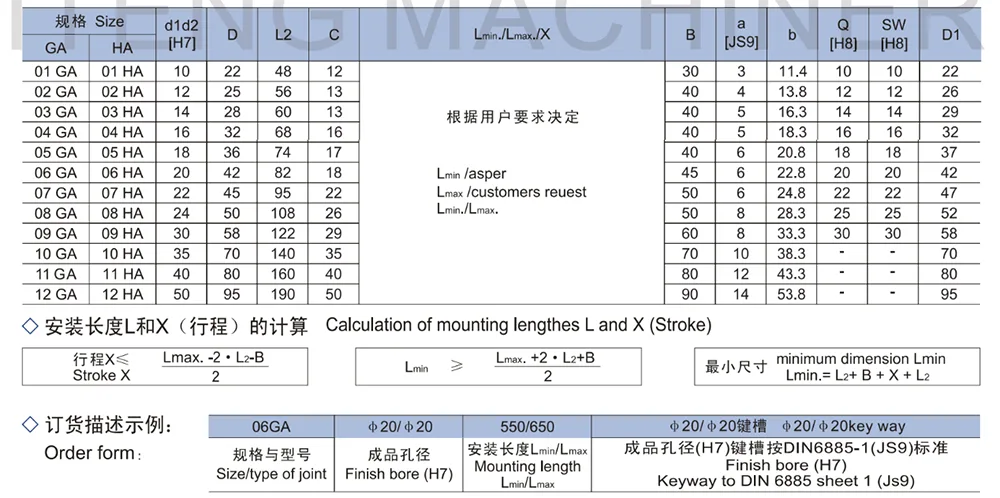

5. Disponível com furo de acabamento H7 - mediante solicitação com rasgo de chaveta, furo hexagonal ou furo quadrado

Projeto da estrutura central

A Junta Universal Telescópica adota um design de estrutura composta integrada, combinando o mecanismo deslizante telescópico com o mecanismo de transmissão universal. A estrutura é compacta, o ajuste é preciso e é altamente durável.

1. Mecanismo telescópico deslizante integrado

Um exclusivo componente telescópico deslizante é equipado internamente, contando com uma cooperação precisa para obter deslizamento axial livre. Pode ajustar automaticamente o comprimento efetivo de acordo com a distância real do equipamento, sem a necessidade de desmontagem e ajustes adicionais, e é adequado para cenários de instalação com distâncias variáveis.

2. Estrutura de transmissão de direção universal

Ele mantém a vantagem de direção de grande ângulo da junta universal tradicional e suporta transmissão de deslocamento de ângulo de dois eixos. Ele rompe as limitações de coaxialidade e pequenos ângulos, atendendo aos requisitos de transmissão de energia de layouts espaciais complexos.

3. Projeto de integração integrada

As funções telescópicas e universais são integradas como uma só, sem quaisquer acessórios externos adicionais. A estrutura geral é simples e compacta, com resposta de transmissão direta, evitando efetivamente problemas como afrouxamento da estrutura dividida, folgas excessivas e atraso de transmissão.

Princípio de funcionamento

1. Princípio de compensação de expansão e contração axial

Durante a operação, por meio da estrutura deslizante embutida, ele se expande e contrai livremente, compensando automaticamente o deslocamento axial causado pela partida-parada do equipamento, mudanças de carga e deformação do rack, eliminando problemas como travamento do sistema de eixo, tração e acúmulo de tensão.

2. Princípio de transmissão universal de grande ângulo

Ao utilizar as características da estrutura de dobradiça universal, ela ainda mantém a rotação síncrona mesmo quando os dois eixos apresentam um grande desvio angular, não paralelismo e não coaxialidade. Ele transmite de forma estável o torque nominal.

3. Transmissão dinâmica de equilíbrio adaptativo

A compensação de comprimento e a transmissão do ângulo são realizadas simultaneamente. Adapta-se às mudanças dinâmicas nas condições do equipamento em tempo real. Quer se trate de desvio de instalação ou deslocamento de funcionamento, ele pode ser automaticamente compatível, alcançando uma potência estável em todos os momentos.

Cenário de aplicação

A junta universal telescópica, com suas vantagens exclusivas de compensação dupla, alta adaptabilidade e autoadaptação dinâmica, é adequada para vários cenários de transmissão industrial que envolvem desvios de deslocamento e ângulo.

- Sistema de transmissão de máquinas de construção: Adapta-se a diversas estruturas de transmissão de energia de equipamentos de engenharia, abordando condições complexas de deslocamento causadas por vibrações, deformações e mudanças de ângulo na operação do equipamento.

- Equipamentos de transporte e linha de montagem: Utilizados para transportadores e linhas de montagem automatizadas, adequados para requisitos de transmissão estável de equipamentos com operação contínua de longo prazo, leve deformação e pequenas alterações de espaçamento.

- Máquinas gerais e equipamentos pesados: Adapta-se a equipamentos pesados ​​convencionais, como metalurgia, mineração e indústrias químicas, compatíveis com condições de trabalho complexas que envolvem poeira, vibração e flutuações significativas de carga.

- Equipamento personalizado não padronizado: Para equipamentos não padronizados com espaçamento de instalação variável, difícil alinhamento do eixo e requisitos frequentes de desmontagem e depuração, sua adaptabilidade excede em muito a dos componentes de transmissão fixa tradicionais.

Perguntas frequentes

Q1: Qual é a diferença fundamental entre a junta universal telescópica e a junta universal comum?

A1: As juntas universais comuns suportam apenas compensação de desvio de ângulo e não podem acomodar deslocamento axial; as juntas universais telescópicas, por outro lado, possuem compensação de extensão axial e capacidades de deflexão de grande ângulo, e podem acomodar simultaneamente desvio de ângulo, mudanças de espaçamento e desvio de funcionamento, tornando-as mais adequadas para condições dinâmicas.

- Q2: Quando o equipamento está em operação há movimento axial. Este produto é adequado para esse tipo de uso?

A2: Este produto foi projetado especificamente para deslocamento axial e alterações de espaçamento dinâmico. Ele pode estender e contrair automaticamente para compensar o deslocamento, protegendo efetivamente o sistema de eixo e os rolamentos e evitando que o equipamento seja danificado por tração excessiva.

- Q3: Pode ser utilizado se o espaçamento de instalação não for fixo e o equipamento precisar ser desmontado, depurado e ajustado com frequência?

A3: Possui função automática de expansão e ajuste. Não há necessidade de instalação à distância precisa. O processo de desmontagem e depuração é conveniente, reduzindo significativamente a dificuldade de montagem do equipamento e posterior manutenção.

- Q4: A estrutura telescópica afeta a precisão da transmissão e a estabilidade do torque?

A4: Os produtos da nossa fábrica adotam uma estrutura de junta deslizante precisa. Não há lacuna na transmissão. O processo telescópico é suave e estável, sem perda de torque ou atraso na transmissão. Todo o processo garante uma transmissão de energia estável.
