O conjunto de travamento tipo Z7B é um componente especializado de travamento por fricção sem chaveta com um design cônico duplo, projetado especificamente para aplicações pesadas envolvendo diâmetros de eixo médios a grandes:
1. Configuração Estrutural: Consiste em um anel interno emparelhado com dois anéis externos. O design emprega um mecanismo interno de força de fixação – comprimindo para dentro sem expandir para fora – o que garante uma grande área de superfície de contato e proporciona precisão de centralização excepcional.
2. Resistência aprimorada: tanto a espessura geral da parede quanto a rigidez estrutural foram totalmente reforçadas; conseqüentemente, seu torque nominal de suporte de carga excede o do modelo leve e padrão Z7A.
3. Aplicações primárias: Projetado principalmente para travar eixos ocos em redutores de engrenagem e proteger componentes pesados em sistemas de transmissão de grande escala, é amplamente utilizado em conjuntos completos de equipamentos industriais pesados em setores como metalurgia, mineração, operações portuárias e geração de energia eólica.
O Conjunto de Travamento Tipo Z7B emprega uma estrutura de transmissão de fricção totalmente rígida. Por design, ele evita inerentemente as armadilhas comuns associadas aos componentes elásticos – especificamente, o risco de envelhecimento e falha subsequente – tornando-o ideal para as condições operacionais de impacto alternado típicas de siderúrgicas, minas e instalações portuárias.
1. Eliminação de fraquezas elásticas: supera as deficiências inerentes dos componentes de acoplamento elástico comuns - como suscetibilidade ao envelhecimento e falha por fadiga - contando com superfícies cônicas rígidas para transmitir torque. Consequentemente, é imune à degradação do desempenho frequentemente causada pela deterioração elástica.
2. Adaptação a condições exigentes: Ele foi projetado para suportar ciclos freqüentes de partida-parada, cargas de impacto resultantes de reversões para frente e para trás e operação contínua e pesada 24 horas por dia, demonstrando excelente tolerância para cargas alternadas.
3. Durabilidade excepcional: mesmo sob cargas de impacto prolongadas e repetitivas, o conjunto permanece livre de afrouxamento, deslizamento ou degradação de torque. Capaz de operação contínua e ininterrupta durante todo o ano, sua durabilidade supera em muito a dos componentes de acoplamento convencionais.
A montagem oferece ampla tolerância a erros de instalação, impondo requisitos menos rigorosos à precisão de usinagem das peças. Esse recurso aborda e resolve especificamente os desafiadores problemas de montagem frequentemente encontrados ao trabalhar com equipamentos mais antigos, onde as superfícies do eixo podem ter sofrido desgaste ou danos.
1. Alta tolerância para variações de ajuste: exibe uma forte capacidade de acomodar variações nas tolerâncias de ajuste entre o eixo e o cubo. Esta capacidade permite padrões de precisão mais baixos durante a usinagem inicial das peças, reduzindo assim os custos gerais associados ao acabamento de precisão dos componentes.
2. O conjunto de travamento tipo Z7B compensa defeitos em equipamentos antigos - como desgaste da superfície do eixo, leve deformação oval e folga de ajuste excessiva - eliminando assim a folga da transmissão sem a necessidade de substituir todo o conjunto do eixo e cubo, permitindo uma adaptação econômica.
3. A posição de montagem é livremente ajustável e não requer posicionamento de referência preciso, reduzindo efetivamente a complexidade do retrofit no local para equipamentos mais antigos.
Aproveitando uma estrutura de fixação integral e fechada, o conjunto de travamento Tipo Z7B resolve vários riscos de segurança associados às conexões tradicionais de chave paralela, garantindo desempenho de travamento estável e confiável mesmo sob condições operacionais adversas.
1. Ele elimina os riscos de falha comuns associados às chavetas paralelas tradicionais – como desgaste, fratura, deslocamento axial e travamento da transmissão – aumentando assim a redundância de segurança das operações do equipamento.
2. A estrutura integral distribui as cargas de maneira uniforme, evitando concentrações localizadas de tensões; conseqüentemente, o conjunto é altamente resistente ao desalinhamento, desprendimento ou quebra de componentes durante a operação.
3. Ele mantém um bloqueio seguro sob condições severas – incluindo cargas de choque pesadas, altas temperaturas, ambientes empoeirados e vibração intensa – evitando assim danos ao equipamento e incidentes de segurança de produção causados por falhas repentinas de transmissão e, em última análise, aumentando o fator de segurança geral do maquinário.

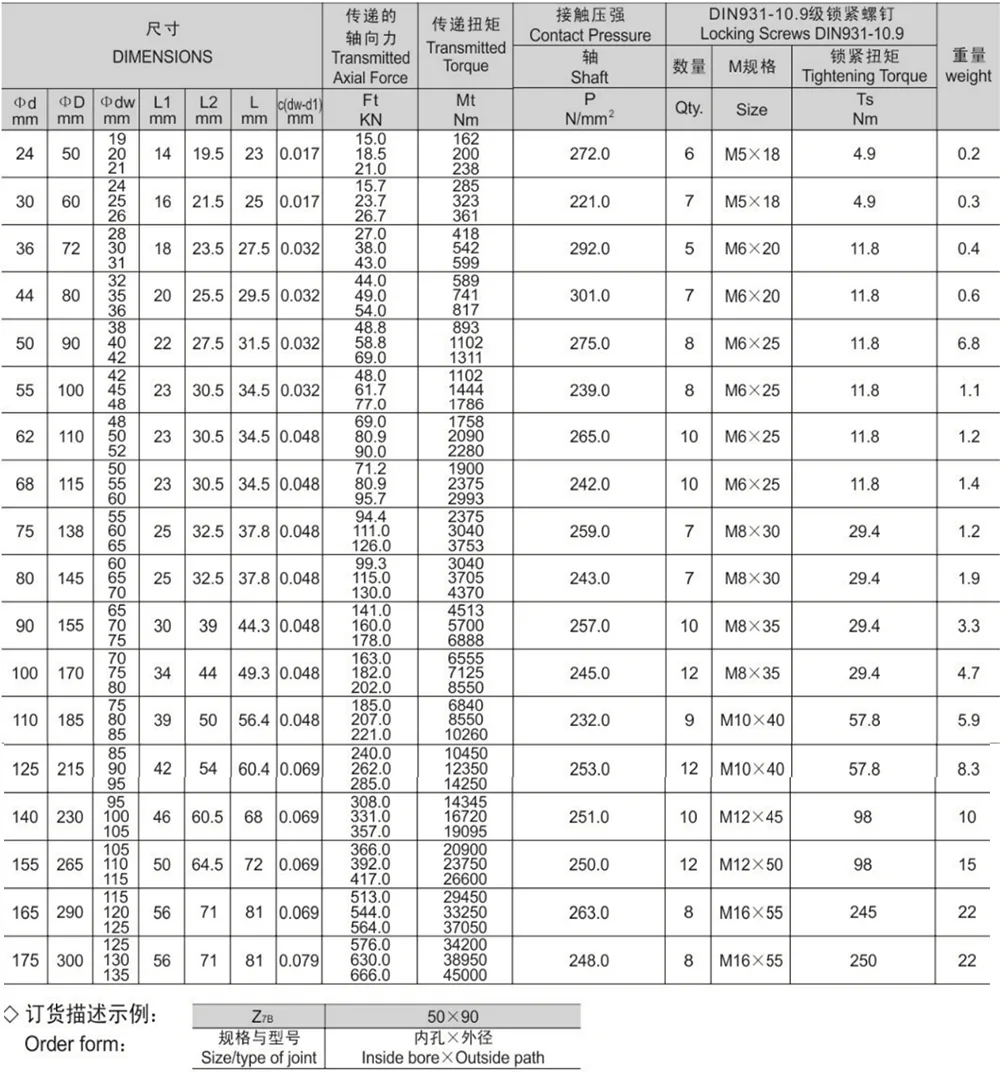

O conjunto de travamento tipo Z7B está disponível em uma série abrangente de dimensões e parâmetros básicos. Para seleção do produto, consulte a tabela de dimensões e parâmetros básicos do conjunto de travamento Z7B para determinar o modelo apropriado com base no diâmetro do eixo, torque nominal e espaço de instalação disponível.
